ASME SA335 P9 Spiralrohr mit Rippen für Kesselregenerator und Hydrierreaktoren

1. ASME SA335 P9 Spiralrohr mit Wendelrippen Produktbeschreibung

ASME SA335 P9 Wendelrippenrohre bestehen aus zwei Kernteilen: dem Basisrohr (ASME SA335 P9 legierter Stahl) und den Wendelrippen (in der Regel aus Materialien, die mit dem Basisrohr kompatibel sind, wie z. B. Kohlenstoffstahl, legierter Stahl oder Edelstahl). Ihre wichtigsten Eigenschaften sind wie folgt:


2. ASME SA335 P9 Wendelrippenrohr Kernstärken

ASME SA335 P9 Wendelrippenrohre zeichnen sich in rauen Industrieumgebungen durch die synergistischen Vorteile des P9-Basisrohrs und der Wendelrippenstruktur aus:

2.1 Hochtemperatur- und Hochdruckbeständigkeit

Das Basisrohr (ASME SA335 P9) ist ein Cr-Mo-legierter Stahl mit 9 % Chrom (erhöht die Oxidationsbeständigkeit) und 1 % Molybdän (verbessert die Hochtemperatur-Kriechfestigkeit). Es kann kontinuierlich bei Temperaturen bis zu 650°C betrieben werden und Drücken bis zu 10–30 MPa standhalten (abhängig von der Wandstärke und dem Design).
Entspricht dem ASME Boiler and Pressure Vessel Code (BPVC) und gewährleistet Sicherheit und Zuverlässigkeit in Hochdrucksystemen (z. B. Überhitzer, Reformerrohre).

2.2 Ausgezeichnete Korrosions- und Oxidationsbeständigkeit

Der hohe Chromgehalt in P9 bildet einen dichten Chromoxidfilm (Cr₂O₃) auf der Rohroberfläche, der Oxidation, Sulfidierung und Korrosion durch saure/alkalische Medien widersteht (häufig in petrochemischen Crackanlagen oder Kohlekraftwerken).
Rippen werden oft mit Korrosionsschutzschichten (z. B. Aluminieren, Verzinken) beschichtet, um die Lebensdauer in feuchten oder korrosiven Umgebungen zu verlängern.

2.3 Erhöhte Wärmeübertragungseffizienz

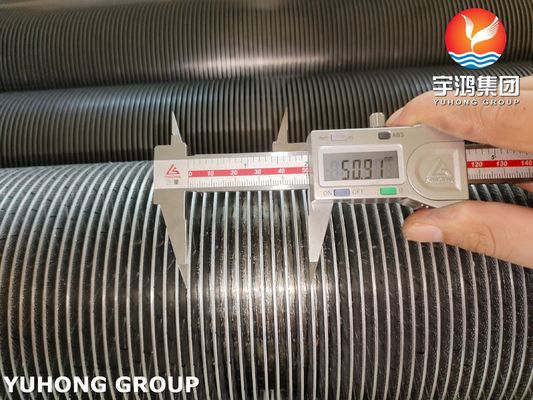

Das Wendelrippendesign erhöht die äußere Wärmeübertragungsfläche erheblich (im Vergleich zu blanken Rohren). Beispielsweise kann ein Φ57 mm Basisrohr mit 15 mm hohen Rippen die Fläche um ~5x erweitern.
Die Wendelstruktur unterbricht die Grenzschicht der Flüssigkeit (z. B. Rauchgas, Luft), die über die Rippen strömt, wodurch der Wärmewiderstand reduziert und der Wärmeübergangskoeffizient (K-Wert) um 200–400 % verbessert wird.

2.4 Strukturelle Stabilität und Haltbarkeit

Rippen werden durch Hochfrequenzschweißen oder Extrusion befestigt (siehe Abschnitt 6), wodurch eine feste Verbindung mit dem Basisrohr gewährleistet wird (keine Lücken zur Vermeidung von thermischer Ermüdung).
P9-Stahl hat einen niedrigen Wärmeausdehnungskoeffizienten und eine gute Wärmeleitfähigkeit, wodurch die thermische Belastung zwischen dem Basisrohr und den Rippen während Temperaturzyklen (z. B. Anfahren/Abschalten von Kraftwerken) minimiert wird.

3. ASME SA335 P9 Wendelrippenrohr Typische Anwendungen

ASME SA335 P9 Wendelrippenrohre werden hauptsächlich in Hochtemperatur-Hochdruck-Wärmetauschersystemen eingesetzt, bei denen Effizienz und Zuverlässigkeit entscheidend sind. Zu den wichtigsten Anwendungsbereichen gehören:

3.1 Energiewirtschaft

Überhitzer/Nacherhitzer: Übertragen Wärme von Hochtemperatur-Rauchgas (800–1000°C) auf Dampf, wodurch die Dampftemperatur und die Stromerzeugungseffizienz erhöht werden.
Economizer: Vorwärmen von Kesselspeisewasser mit Niedertemperatur-Rauchgas (300–400°C), wodurch der Brennstoffverbrauch reduziert wird.
Lufterhitzer: Erhitzen der Verbrennungsluft mit Rauchgas, wodurch die Kesselverbrennungseffizienz verbessert wird.

3.2 Petrochemische und chemische Industrie

Katalytische Crackanlagen (CCU): Kühlen von Hochtemperatur-Öldampf (500–600°C) im Regenerator, wodurch Korrosion durch schwefelhaltige Medien widerstanden wird.
Hydrierreaktoren: Wärmeübertragung in Hochdruck-Wasserstoffumgebungen (Beständigkeit gegen Wasserstoffversprödung durch die Cr-Mo-Zusammensetzung von P9).
Wärmerückgewinnungsdampferzeuger (HRSG): Rückgewinnung von Abwärme aus Gasturbinen zur Erzeugung von Dampf für die Sekundärstromerzeugung.

3.3 Andere Industrien

Müllverbrennungsanlagen: Umgang mit Hochtemperatur-Rauchgas (600–800°C) mit korrosiven Komponenten (z. B. HCl, SO₂) in Wärmerückgewinnungssystemen.
Kernkraft-Hilfssysteme: Verwendung in nicht-radioaktiven Wärmetauschern (z. B. Kühlkreisläufen) aufgrund der strukturellen Stabilität von P9.

4. ASME SA335 P9 Wendelrippenrohr FAQ

Q1: Was ist der Unterschied zwischen ASME SA335 P9 und P22 Wendelrippenrohren?

• P9 und P22 sind beide Cr-Mo-legierte Stähle, aber ihre Zusammensetzungen und Leistungen unterscheiden sich, wodurch sie für verschiedene Szenarien geeignet sind.

Q2: Wie lange ist die Lebensdauer von ASME SA335 P9 Wendelrippenrohren?

Unter normalen Betriebsbedingungen (entsprechend den Auslegungsparametern, regelmäßige Wartung) beträgt die Lebensdauer 8–15 Jahre. Wichtige Faktoren, die die Lebensdauer beeinflussen:

• Arbeitstemperatur (Überschreiten von 650°C über lange Zeiträume beschleunigt Kriechschäden).
• Korrosionsstärke (z. B. hoher Schwefelgehalt im Rauchgas reduziert die Lebensdauer um 30–50 %).
• Wartungshäufigkeit (z. B. regelmäßige Reinigung der Rippenoberflächen, um Staubansammlungen zu vermeiden).

Q3: Können die Rippen während des Transports oder der Installation beschädigt werden?

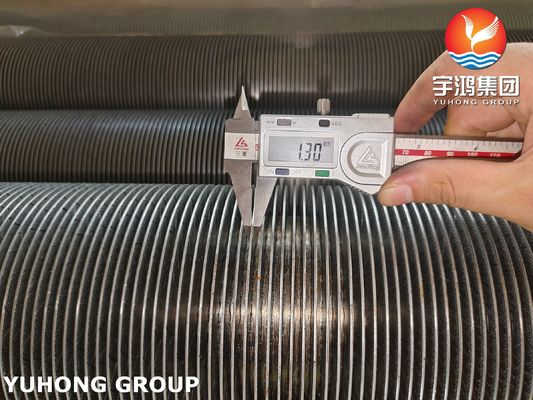

Rippen sind relativ dünn (0,3–1,5 mm), daher können Schäden (z. B. Biegung, Rissbildung) auftreten, wenn sie unsachgemäß behandelt werden. Abhilfemaßnahmen:

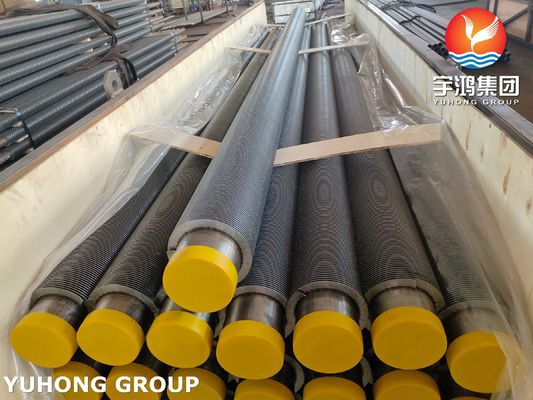

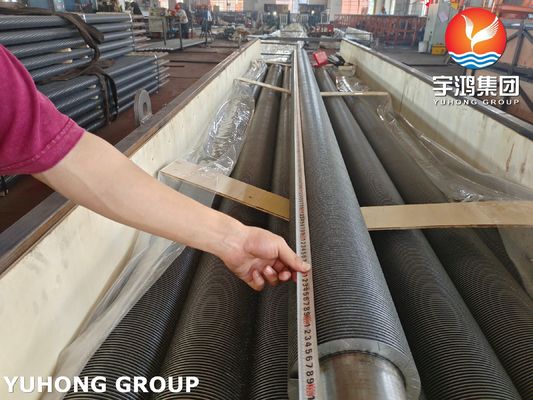

• Verwenden Sie Schutzhülsen oder Holzkisten für den Transport.
• Vermeiden Sie starke Stöße während der Installation; verwenden Sie Spezialwerkzeuge, um kleinere Biegungen zu begradigen.
• Wählen Sie dickere Rippen (≥1,0 mm) für raue Installationsumgebungen.

Q4: Wie reinigt man Verschmutzungen auf Wendelrippen?

Verschmutzungen (Staub, Asche, Öl) auf Rippen reduzieren die Wärmeübertragungseffizienz. Häufige Reinigungsmethoden:

• Hochdruck-Wasserstrahl: Für wasserlösliche oder lose Verschmutzungen (Druck: 10–20 MPa).
• Chemische Reinigung: Für hartnäckige Ablagerungen (z. B. Zitronensäurelösung für Oxidschichten).
• Druckluftausblasen: Für trockenen, leichten Staub (wird für die regelmäßige Wartung verwendet).

Q5: Benötigt das ASME SA335 P9 Wendelrippenrohr nach der Herstellung eine Wärmebehandlung?

Ja. Nach dem Anbringen der Rippen (insbesondere beim Schweißen) ist eine Spannungsarmglühung obligatorisch:

• Verfahren: Auf 650–700°C erhitzen, 2–4 Stunden halten, langsam abkühlen (≤50°C/h).
• Zweck: Schweißrestspannungen beseitigen, Spannungsrisskorrosion verhindern und die Struktur stabilisieren.
