| ブランド名: | YuHong |
| モデル番号: | ASME SA213 T22 CS フィン付き鋸歯状フィン付きチューブ |
| MOQ: | 200〜500 kg |
| 価格: | 交渉可能 |
| 支払条件: | TT、LC |
| 供給能力: | クライアントの要件に応じて |

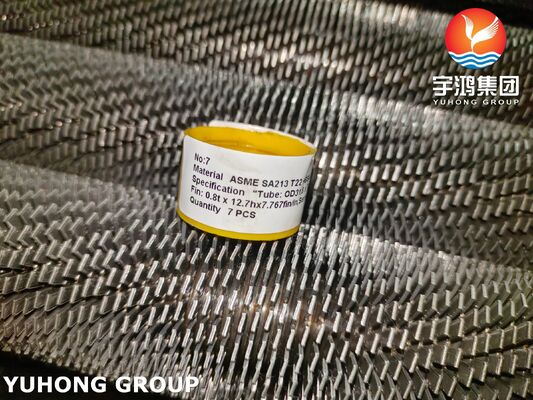

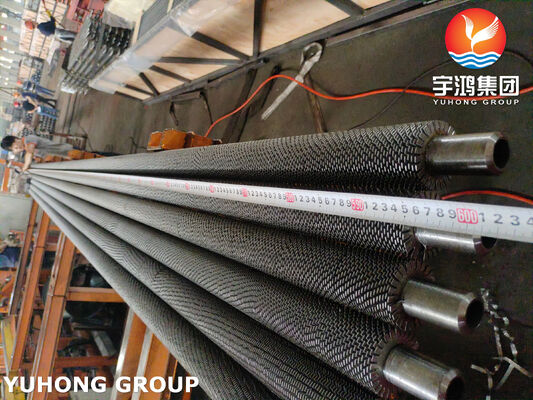

ボイラーバンク用炭素鋼フィン付きASME SA213 T22セレーション付きフィンチューブ
ASME SA213 T22セレーション付き炭素鋼フィン付きフィンチューブは、ボイラー、過熱器、発電所や石油化学産業の改質器など、高温高圧環境で一般的に使用される高性能熱交換器チューブです。
簡単に言うと、これは、熱伝達効率を最大化するためにセレーション形状の炭素鋼フィンを備えた高強度合金鋼コアチューブです。
詳細な内訳を以下に示します。
1. ベースチューブ：ASME SA213 T22シームレスチューブ
(1). 化学組成（重量％）
組成はASME SA-213規格で規定されています。以下の表に、必要な制限を示します。
| 元素 | 組成（％） | 備考 |
| 炭素（C） | 0.05 - 0.15 | |
| マンガン（Mn） | ||
| 0.30 - 0.60 | 不純物管理 | 硫黄（S） |
| 0.025 max | 不純物管理 | 硫黄（S） |
| 0.025 max | 不純物管理 | ケイ素（Si） |
| 0.25 - 1.00 | 範囲が指定されています。脱酸によく使用されます。 | クロム（Cr） |
| 1.90 - 2.60 | 耐酸化性と耐食性を提供します。 | モリブデン（Mo） |
0.87 - 1.13
高温強度を提供します。
その他の注意点：
値は、特に指定がない限り、最大範囲です。
銅（Cu）やニッケル（Ni）などの元素は、低い制限で偶発的に存在することがあります。
| (2). 機械的性質 | 機械的性質は、正規化および焼戻し熱処理条件での材料に必要です。 | 特性 |
| 要件 | 備考/代表値 | 引張強さ |
| 415 MPa（60 ksi）min | 代表値は〜415-585 MPa（60-85 ksi）です | 降伏強さ |
| 205 MPa（30 ksi）min | 代表値は〜205-275 MPa（30-40 ksi）です | 伸び |
| 30% min（2インチ/ 50 mm） | 延性を測定します。最小要件は、仕様に従って薄い壁に合わせて調整されます。 | 硬度 |
〜130-180 HB
SA-213では必ずしも明示的に指定されていませんが、正規化および焼戻しT22の代表的なブリネル硬度範囲は130-180 HBです。
なぜT22なのか？クロム含有量は、特に高温での酸化（スケーリング）と腐食に対する耐性を向上させます。モリブデンは、高温での鋼の強度（クリープ強度）を高めます。これにより、T22は、約1050°F（565°C）までの使用温度に最適です。
2. セレーション付きフィン：これは、特定の高効率フィン設計です。
長くて連続したフィンストリップは、セレーションまたは溝を作成するために、一定の間隔で切断されます。
この設計により、ガス流に乱流が発生し、フィンの表面のガス停滞境界層が破壊されます。
主な利点：この乱流により、熱伝達係数がソリッド（プレーン）フィンと比較して大幅に向上し、多くの場合15〜25％向上します。フィンの材質：炭素鋼
加工性：セレーション付きフィンの形状に成形して巻き付けるのが簡単です。
適切な特性：多くの用途で、ガス側の温度に対して十分な強度と耐酸化性を備えています。ガス側が腐食性の高い場合は、より耐性の高いフィン材料が選択される場合があります。
費用対効果：フィンに炭素鋼を使用することで、チューブの主要な耐圧機能を損なうことなく、全体的なコストを抑えることができます。
堅牢な構造：Lフットフィンニングプロセスにより、熱サイクルと振動に強い、強力で耐久性のある結合が作成されます。
炭素鋼フィン付きASME SA213 T22セレーション付きフィンチューブの用途は？
1. 熱回収蒸気発生器（HRSG）
機能：HRSGは、複合サイクル発電所のガスタービンの後ろにある「廃熱ボイラー」です。高温タービン排気からのエネルギーを捕捉して蒸気を生成します。
ここで使用される理由：ガスタービン排気は体積が大きく、圧力が比較的低いですが、非常に高温です。T22コアチューブは、高圧蒸気に耐えるのに十分な強度があり、広範囲のセレーション付き炭素鋼フィンは、大量のガスから効率的に熱を捕捉します。これにより、プラントの全体的な効率が劇的に向上します。
2. ボイラー（水壁、エコノマイザー、ボイラーバンクセクション）
機能：石炭焚きまたはバイオマス焚き発電所では、これらのチューブは、熱流束が高いが、最高ではないセクションで使用されます（T91またはステンレス鋼が使用される場合があります）。
ここで使用される理由：T22材料は、これらの温度での煙道ガス中の腐食性化合物（硫黄など）に対する優れた耐性を提供します。セレーション付きフィンは、燃焼ガスからの熱吸収を最大化し、水をより効果的に蒸気に変換します。
3. 過熱器と再熱器
機能：これらは、ボイラー内の重要なセクションであり、飽和蒸気がさらに加熱されて「過熱」（乾燥、高エネルギー）蒸気になり、蒸気タービンの効率が劇的に向上します。
ここで使用される理由：これは最も要求の厳しいサービスの1つです。
T22コアチューブ：蒸気の高い内部圧力と高い金属温度（通常は〜565°C / 1050°Fまで）に、クリープ（時間の経過による変形）なしで耐えます。
セレーション付きフィン：非常に高温の煙道ガスから内部の蒸気へ効率的に熱を伝達します。熱伝達の改善は、目標蒸気温度を達成するために不可欠です。
4. プロセスヒーターと改質器（石油化学および精製産業）
機能：石油精製所や化学プラントでは、火炉ヒーターは、化学反応（スチームメタン改質器など）を促進するために、プロセス流体（原油、水素など）を非常に高温に加熱する巨大な炉です。
ここで使用される理由：これらの炉の内部環境は、高温で、潜在的に腐食性のプロセスストリームがあり、過酷です。T22チューブは、必要な強度と耐食性を提供し、フィンは、炉の炎からチューブ内のプロセス流体への効率的で均一な熱伝達を保証します。
5. 廃棄物焼却および熱電併給プラント
機能：これらのプラントは、廃棄物またはバイオマスを燃焼して電力および/または熱を生成します。煙道ガスは、塩化物やその他の攻撃的な元素の存在により、腐食性が高くなる可能性があります。
