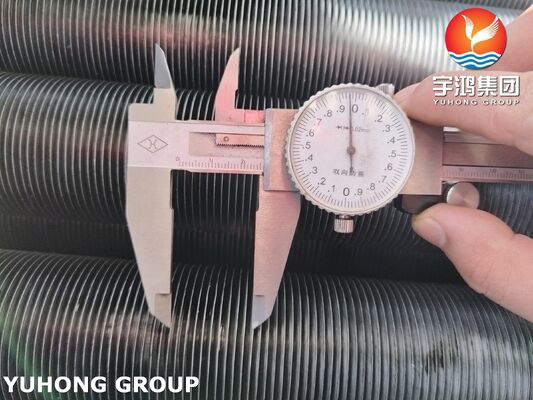

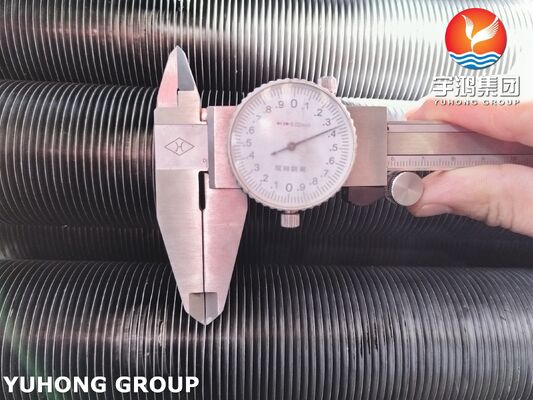

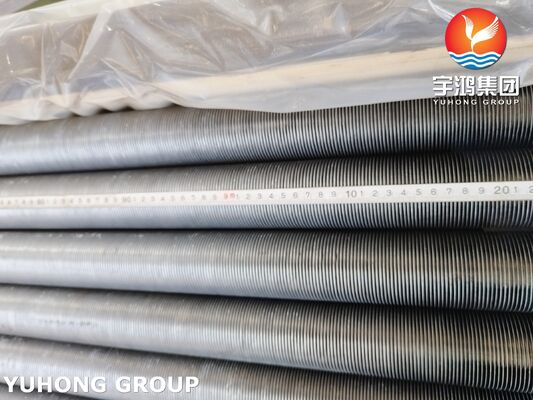

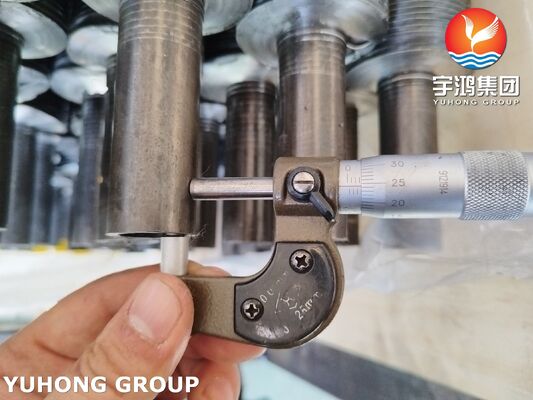

ASTM A213 T5 ống G có vây nhúng với vây Al1100 cho nồi hơi nhiệt thải

ASTM A213 T5 ống G có vây nhúng với vây Al1100 cho nồi hơi nhiệt thải

ASTM A213 T5 Embedded G Fined Tube with Al1100 Fins là một ống truyền nhiệt hiệu quả cao được thiết kế để sử dụng trong môi trường nhiệt độ cao và / hoặc áp suất cao. It is is a high-performance heat exchanger tube where a high-temperature steel pressure tube (T5) is mechanically bonded via an embedded groove (Embedded) to highly conductive aluminum fins (Al1100) with an optimized trapezoidal profile (G-fin) for superior heat transfer in demanding industrial applications.

Phân loại thành phần

1. ống cơ sở: ống không may ASTM A213 T5

(1) Yêu cầu thành phần hóa học

Lưu ý: Hợp kim là thép carbon thấp 5Cr-0,5Mo. Cu, Ni và các dư lượng khác có thể có giới hạn theo các yêu cầu chung của thông số kỹ thuật.

(2) Tính chất cơ học (đối với ống không may)

2Loại vây: ống vây G nhúng

Ưu điểm chính của trái phiếu nhúng:

• Mối tiếp xúc nhiệt tuyệt vời (kháng tiếp xúc thấp): Sự tiếp xúc kim loại với kim loại rất chặt chẽ, đảm bảo lưu lượng nhiệt hiệu quả từ vây đến ống.
• Sức mạnh cơ học cao: Vây được khóa ở vị trí, chống lại rung động và xử lý thiệt hại.
• Ngăn ngừa lỏng vâydo sự mở rộng nhiệt khác nhau giữa thép và nhôm.
• Cho phép sử dụng vật liệu vây mềm hơn, dẫn điện cao (như Al1100) trên một ống nền mạnh hơn nhiều.

3- Vật liệu: Al1100

Al1100:Đây là một hợp kim nhôm tinh khiết thương mại (99,0% nhôm tối thiểu).

Độ dẫn nhiệt rất cao (~ 220 W / m · K): Đây là lý do chính cho việc sử dụng nó. Nó cho phép nhiệt từ khí nóng lan nhanh qua bề mặt vây, tối đa hóa hiệu quả.

• Chống ăn mòn tốttrong nhiều khí quyển.
• Khả năng hình thành tuyệt vời & Ductility: Điều cần thiết cho quá trình nhúng mà không bị nứt.
• Trọng lượng nhẹ: Giảm trọng lượng tổng thể của bộ trao đổi nhiệt

4Tại sao sự kết hợp cụ thể này được sử dụng

ống này kết hợp cácĐộ bền nhiệt độ cao và tính toàn vẹn dưới áp lực của thép hợp kim (T5)vớiKhả năng phân tán nhiệt đặc biệt của nhôm tinh khiết (1100). Vây "G" được nhúng cung cấp cây cầu cơ học mạnh mẽ, đáng tin cậy giữa hai.

Nó là sự lựa chọn lý tưởng khi bạn cần:

Một ống có thể chịu được hơi nước / nước áp suất cao bên trong.

• Hoạt động trong môi trường khí khói nhiệt độ cao (nơi cần thép T5).
• Hiệu suất phục hồi nhiệt tối đa từ phía khí (nơi mà vây Al1100 xuất sắc).
• Một sản phẩm bền, lâu đời sẽ không bị thất bại do lỏng đuôi hoặc chuyển nhiệt kém.

Ứng dụng chính: Đơn vị phục hồi nhiệt thải (WHRU) & Máy phát hơi phục hồi nhiệt (HRSG)

Thiết bị điển hình:

• Các ống xả tuabin khí: Trong các nhà máy điện chu kỳ kết hợp hoặc nhiệt điện kết hợp,khí thải nóng (500-650 ° C / 930-1200 ° F) từ tuabin khí đi qua các ngân hàng của các ống có vây để tạo hơi cho tuabin hơi nước thứ cấp (tăng hiệu quả nhà máy từ ~ 40% lên hơn 60%).
• Khí thải từ quá trình công nghiệp: Lấy nhiệt từ lò nung, lò nung hoặc lò phản ứng hóa học trong các ngành công nghiệp như lọc dầu, hóa dầu và xi măng.

Ứng dụng thứ cấp:

• Máy sưởi quy trình & Máy sưởi đốt: Trong nhà máy lọc dầu, được sử dụng trong phần đối lưu để làm nóng trước chất lỏng quy trình hoặc tạo hơi bằng cách sử dụng nhiệt thải từ phần bức xạ.
• Máy sưởi không khí / Máy tiết kiệm: Sưởi ấm trước không khí đốt cho nồi hơi hoặc không khí quá trình sử dụng khí khói thải, cải thiện hiệu quả nhiên liệu tổng thể.
