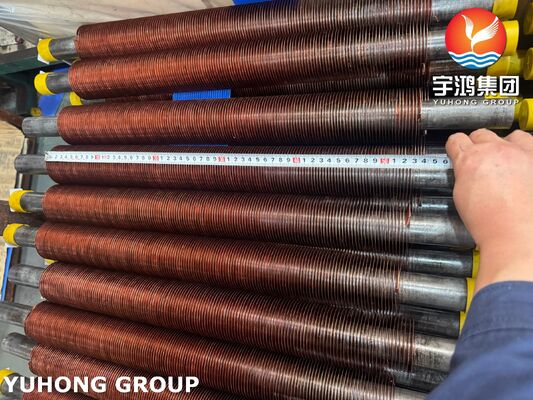

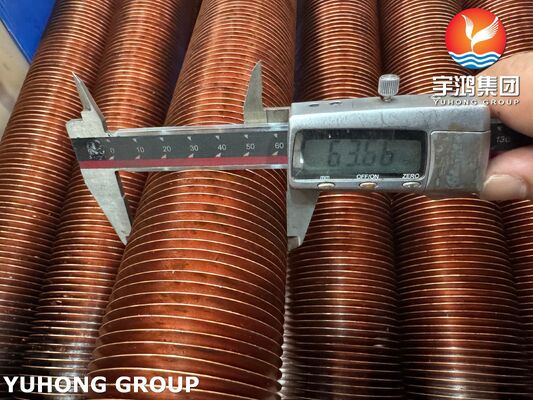

Ống vây loại G nhúng ASTM A106 với vây Cu-T2 dùng cho bộ ngưng tụ và bộ hâm nóng không khí

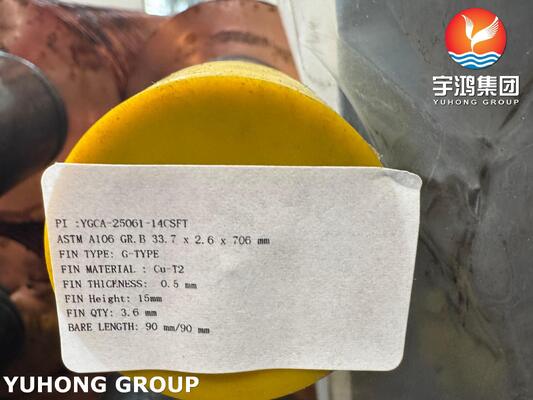

Mô tả cơ bản của ống G-Type Fin được nhúng ASTM A106
Nó là một ống vây được nhúng rãnh, trong đó "loại G" đề cập đến cấu trúc rãnh trên ống cơ sở.là một ống thép cacbon liền mạch được thiết kế cho dịch vụ nhiệt độ cao, với kích thước từ 1/8 inch đến 48 inch (DN6 đến DN1200).Vây được nhúng vào rãnh xoắn ốc trên bề mặt bên ngoài của ống cơ sở ASTM A106 và được cố định bằng cách lấp đầy bằng kim loại được ép ra từ rãnh, tạo thành một cấu trúc tích hợp chặt chẽ để truyền nhiệt hiệu quả..

ASTM A106 Lớp ống nhúng G-typeSức mạnh

• Độ bền của ống cơ sở: Các ống thép cacbon ASTM A106 (đặc biệt là lớp B phổ biến) có tính chất cơ học tuyệt vời.Chúng thường có độ bền kéo phù hợp với điều kiện làm việc ở nhiệt độ caoĐiều này cho phép ống cơ sở chịu được áp suất và căng thẳng nhiệt của hệ thống trao đổi nhiệt công nghiệp.
• Pin - Base Tube Bond Strength: Cấu trúc loại G nhúng cho phép vây Cu-T2 được khóa chặt chẽ trong rãnh của ống cơ sở.kim loại backfilled từ rãnh tăng độ chặt kết nối giữa vây và ốngCấu trúc này không chỉ làm giảm sức đề kháng nhiệt tại giao diện mà còn cung cấp cho vây khả năng chống rung động và chống đổ mạnh mẽ,làm cho ống phù hợp với môi trường làm việc có rung động nhẹ, chẳng hạn như nồi hơi nhà máy điện.
• Khả năng thích nghi với nhiệt độ: Nó có thể hoạt động ổn định ở nhiệt độ 350 - 400 °C. Cu-T2 fin có thể chống biến dạng nhiệt trong phạm vi nhiệt độ này,và ống cơ sở ASTM A106 duy trì sự ổn định cấu trúc mà không làm mềm hoặc nứt, đảm bảo sức mạnh tổng thể của ống vây trong quá trình hoạt động nhiệt độ cao lâu dài.

ASTM A106 Lớp ống nhúng G-typeQuá trình sản xuất

1. Chuẩn bị ống cơ sở: Chọn các ống thép cacbon không may ASTM A106 đáp ứng các thông số kỹ thuật. Thực hiện các quy trình như cắt, tháo bẩn và khử mỡ theo chiều dài cần thiết.Thực hiện phát hiện lỗi và kiểm tra kích thước để đảm bảo ống cơ sở không có khiếm khuyết như vết nứt hoặc độ dày tường không đồng đều.
2. Máy gia công rãnh: Sử dụng thiết bị đặc biệt để chế biến rãnh xoắn ốc với độ sâu khoảng 0,25 - 0,5 mm trên bề mặt bên ngoài của ống nền ASTM A106 được xử lý.Khoảng cách rãnh và độ sâu được xác định dựa trên các thông số kỹ thuật vây.

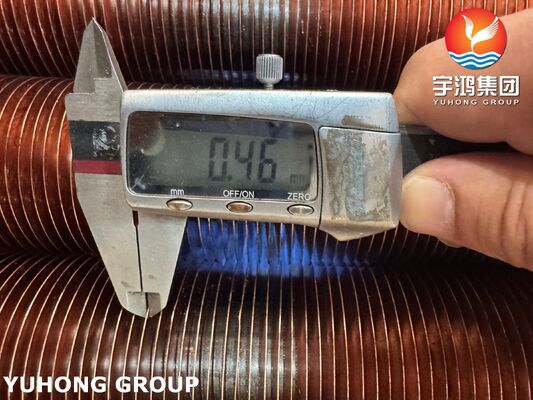

3. Fin hình thành và nhúng: cắt Cu-T2 thành dải mỏng của chiều rộng và độ dày cần thiết.xoắn các dải vây Cu-T2 và nhúng chúng vào rãnh xoắn ốc của ống cơ sở thông qua một máy nhúng chuyên dụng.
4. Lấp đầy và cố định: Trong khi nhúng vây, sử dụng dụng dụng cụ cán để ép kim loại trên cạnh rãnh của ống cơ sở.chặt chẽ khóa vây trong rãnh để tạo thành một cấu trúc tích hợp.
5. Sau chế biến: Thực hiện điều trị bề mặt như lớp phủ chống ăn mòn trên ống vây hoàn thành để ngăn ngừa ăn mòn điện hóa giữa ống cơ sở thép cacbon và vây đồng.Cuối cùng., thực hiện các thử nghiệm như phát hiện hiệu suất nhiệt và thử nghiệm kháng áp để đảm bảo chất lượng sản phẩm.

ASTM A106 Lớp ống nhúng G-typeƯu điểm

• Hiệu quả truyền nhiệt xuất sắc: Đồng tinh khiết Cu-T2 có độ dẫn nhiệt cực kỳ cao, vượt trội hơn nhiều so với thép cacbon và nhôm.Kết hợp với cấu trúc nhúng loại G làm giảm thiểu sức đề kháng nhiệt giao diện, ống vây có thể nhanh chóng chuyển nhiệt từ môi trường trong ống cơ sở sang môi trường bên ngoài,và hiệu quả chuyển nhiệt của nó cao hơn nhiều so với các ống trần và ống vây hàn thông thường.
• Sự ổn định cấu trúc mạnh mẽ: Phương pháp kết nối nhúng và lưng tránh vấn đề đổ vây có xu hướng xảy ra trong vây hàn hoặc gắn kết. Cấu trúc ổn định và đáng tin cậy,và nó có thể thích nghi với điều kiện làm việc khắc nghiệt như rung động và thay đổi nhiệt độ thường xuyên.
• Khả năng xử lý tốt: ống cơ sở ASTM A106 dễ cắt, uốn cong và hàn,và có thể được xử lý thành các cấu trúc hình U hoặc các cấu trúc hình đặc biệt khác theo các yêu cầu thiết kế của bộ trao đổi nhiệt. Cu-T2 fin có độ dẻo dai tốt và không dễ vỡ trong quá trình nhúng.
• Chi phí - Hiệu quả hiệu quả: So với ống vây hoàn toàn làm bằng đồng,sử dụng ống cơ sở thép carbon ASTM A106 với vây Cu-T2 làm giảm tổng chi phí trong khi vẫn duy trì hiệu suất truyền nhiệt cao, đạt được sự cân bằng giữa hiệu suất và chi phí.

ASTM A106 Lớp ống nhúng G-typeỨng dụng
Bụi vây này được sử dụng rộng rãi trong các kịch bản trao đổi nhiệt công nghiệp đòi hỏi hiệu quả truyền nhiệt cao và khả năng chống nhiệt độ trung bình - cao. Các ứng dụng điển hình bao gồm:

• Ngành hóa dầu và lọc dầu: Nó được sử dụng trong máy trao đổi nhiệt, máy ngưng tụ và thiết bị phục hồi nhiệt thải trong các nhà máy lọc dầu và nhà máy hóa chất để xử lý các nhiệm vụ trao đổi nhiệt của dầu,khí tự nhiên và môi trường hóa học.
• Ngành công nghiệp điện: Ứng dụng cho các máy tiết kiệm, máy làm nóng trước không khí và nồi hơi nhiệt thải trong các nhà máy điện nhiệt và nhà máy điện năng lượng tái tạo,nó giúp cải thiện tỷ lệ sử dụng năng lượng nhiệt và giảm tiêu thụ năng lượng.
• Lĩnh vực làm lạnh và điều hòa không khí: Được sử dụng trong máy ngưng tụ và bốc hơi của các hệ thống điều hòa không khí trung tâm lớn và thiết bị làm lạnh công nghiệp.Tính dẫn nhiệt cao của vây Cu-T2 có thể cải thiện hiệu quả làm lạnh.
• Các lĩnh vực khác: Nó cũng được sử dụng trong thiết bị trao đổi nhiệt trong ngành công nghiệp luyện kim, xi măng và dược phẩm,như phục hồi nhiệt thải từ khí khói lò kim loại và hệ thống khử trùng nhiệt trong các nhà máy dược phẩm.

ASTM A106 Lớp ống nhúng G-type Câu hỏi thường gặp

Q1:Tại sao ăn mòn điện hóa dễ xảy ra?
A: Bụi cơ sở thép cacbon ASTM A106 và vây đồng Cu-T2 là kim loại khác nhau. Trong môi trường ẩm ướt hoặc ăn mòn, một tế bào galvanic được hình thành, dẫn đến ăn mòn điện hóa học.Giải pháp là áp dụng một lớp phủ chống ăn mòn trên bề mặt của ống vây, hoặc lắp đặt một miếng đệm cách nhiệt tại kết nối giữa vây và ống để cô lập hai kim loại.


Q2:Điều gì gây ra sự giảm hiệu quả chuyển nhiệt trong khi sử dụng?
A: Nguyên nhân chính là sự tích tụ bụi và bụi bẩn trên vây Cu-T2 và vảy bên trong ống cơ sở.trong khi quy mô chặn chuyển nhiệt bên trong ốngNó được khuyến cáo để cài đặt một bộ lọc tại lối vào không khí, và thường xuyên sử dụng nước rửa áp suất cao hoặc chất tẩy rửa hóa học để làm sạch vây và thành bên trong của ống.


Q3:Nó có thể được sử dụng trong điều kiện làm việc áp suất cao?
A: Không. Quá trình nhúng loại G sẽ gây ra sự tập trung căng thẳng trên tường của ống cơ sở ASTM A106.Nó chủ yếu được sử dụng trong các kịch bản trao đổi nhiệt áp suất thấp đến trung bìnhĐối với các điều kiện áp suất cao, cần phải chọn các ống vây đặc biệt được ép ra hoặc hàn.
