Hava soğutmalı eşanjörler için Al1060 kanatlı ASTM A179 Gömülü Kanatlı Boru

Hava Soğutmalı Eşanjörler için Al1060 Kanatlı ASTM A179 Gömülü Kanatlı Boru

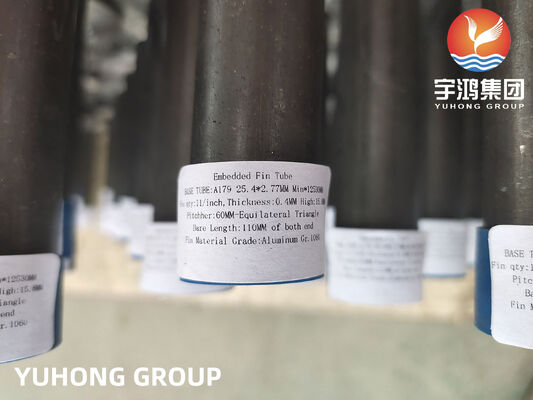

Alüminyum 1060 kanatlı bir ASTM A179 Gömülü Kanatlı Boru, borunun dış yüzeyindeki oluklara gömülerek mekanik olarak bağlanmış alüminyum kanatlara sahip bir karbon çelik eşanjör borusudur. Aşındırıcı olmayan veya hafif aşındırıcı ortamlarda verimli, düşük ila orta sıcaklıkta ısı transferi için tasarlanmıştır.

İşte bazı ayrıntılı dökümler:

1. Ana Boru: ASTM A179 dikişsiz boru

Düşük Karbonlu Çelik (tipik olarak ≤%0,18 C) – soğuk çekme ve şekillendirilebilirlik için mükemmeldir.

(1) ASTM A179 dikişsiz borunun kimyasal bileşimi

Kimyasal Bileşim (Isı Analizi, %)

ASTM A179, maksimum ısı transfer verimliliği ve şekillendirilebilirlik için tasarlanmış dikişsiz, düşük karbonlu bir çelik borudur.

Deoksidasyon Uygulaması: A179 boruları, silisyum veya alüminyum ile tamamen deoksidize edildikleri, sonuç olarak üstün iç yüzey kalitesi ve yaşlanmaya karşı direnç sağlayan, tamamen öldürülmüş çeliktir.

(2). Mekanik Özellikler

Özellikler, soğuk çekilmiş, tavlanmış veya normalleştirilmiş durumdaki borular için belirtilir. Soğuk çekilmiş durum en yaygın olanıdır.

Mekanik Özellikler Hakkında Notlar:

• Yüksek Süneklik: Minimum %35 uzama, borunun üstün şekillendirilebilirliğini ve imalat sırasında bükülme ve genleşmeye dayanma yeteneğini yansıtır.
• Orta Mukavemet: Mukavemet seviyeleri, eşanjör basıncını muhafaza etmek için yeterlidir, ancak termal performans ve üretilebilirlik gibi birincil hedeflere ikincildir.
• Sertlik: Tipik olarak 72-85 HRB (Rockwell B) aralığında olup, nispeten yumuşak, şekillendirilebilir bir malzemeyi gösterir.

2. Kanatlar

(1) Kanat Tipi: Gömülü

Nasıl yapılır: Çelik boru duvarına hassas bir helisel oluk işlenir (veya haddelenir). Alüminyum kanat malzemesinden bir şerit oluğa beslenir. Daha sonra özel bir haddeleme aracı, oluğun her iki tarafındaki çeliği alüminyum kanat kökünün üzerine "şekillendirir" veya sıkıştırır, çeliği mekanik olarak yerine kilitleyerek soğuk şekillendirir.

(2) Kanat Malzemesi: Alüminyum 1060

Alüminyum 1060, ticari olarak saf bir alüminyumdur (%99,6 Al minimum).

Temel Özellikler:

• Mükemmel Isıl İletkenlik: ~230 W/m·K, bu da karbon çeliğinden yaklaşık 4 kat daha yüksektir. Bu, alüminyum kanatların kullanılmasının birincil nedenidir—uçtan tabana hızla ısı iletirler.
• İyi Şekillendirilebilirlik ve Korozyon Direnci: Koruyucu bir oksit tabakası oluşturur. Temiz hava uygulamaları için uygundur.
• Hafif ve Uygun Maliyetli.

3. Bu Kombinasyon Neden? Tasarım Mantığı

4. Temel Avantajlar:

• Mükemmel Isı Transferi: Alüminyum kanatların yüksek iletkenliği, sıkı bir mekanik bağ ile birleştirilmiştir.
• Galvanik Korozyon Yönetimi: Gömülü bağlantı, alüminyum kökü doğrudan ortama maruz kalmaktan koruyarak Al ve çelik arasındaki galvanik korozyonu yavaşlatır.
• Isı Etkilenen Bölge (HAZ) Yok: Soğuk şekillendirme işlemi, çelik borunun metalurjisini değiştirmez (A179'un özellikleri için önemlidir)
• İyi Temizlenebilirlik: Helisel kanat tasarımı, hava/su jetleri ile temizlemeye izin verir.

Temel Uygulama Felsefesi: Hava Soğutmalı Isı Değişimi

Sıcak gazlardan ısı geri kazanımı için tasarlanan önceki A106/11-13Cr borusunun aksine, bu boru havaya ısı reddi için tasarlanmıştır. Alüminyum kanatlar, hava tarafı ısı transferi için yüzey alanını en üst düzeye çıkarmak için son derece verimli "radyatörler" gibi davranır.

Ayrıntılı Sektör Uygulamaları

1. Enerji Üretimi ve Enerji

• Enerji santrallerinde (özellikle su kıtlığı olan bölgelerde) Hava Soğutmalı Yoğuşturucular (ACC)
• Yardımcı Soğutucular: Yağ soğutucuları, jeneratör soğutucuları, transformatör yağı soğutucuları
• Kapalı Soğutma Suyu Sistemi Soğutucuları

2. HVAC&R (Isıtma, Havalandırma, İklimlendirme ve Soğutma)

• Santrifüj ve vidalı soğutucularda Soğutucu Tambur Boruları
• Büyük ticari AC sistemleri için Yoğuşturucu ve Evaporatör Bobinleri
• Jeotermal ve hava kaynaklı sistemler için Isı Pompası Bobinleri
• Hava işleme ünitelerinde (AHU'lar) Soğutma Bobinleri
• Endüstriyel soğutma tesislerinde Soğutma Yoğuşturucuları

3. Petrol ve Gaz / Petrokimya

• Kanatlı Fanlı Hava Soğutucular (ACHE'ler): En yaygın uygulama
• Rafinerilerde proses akışkan soğutucuları
• Gaz kompresörü ara soğutucuları
• Motor ceket suyu soğutucuları
• Hidrolik yağ soğutucuları
• Turboşarjlı motorlar için Şarj Havası Soğutucuları (CAC)
• Yağlama Yağı ve Sızdırmazlık Yağı Soğutucuları

4. Endüstriyel ve İmalat

• Enjeksiyon kalıplama makineleri, presler için Hidrolik Sistem Soğutucuları
• Lazer Soğutma Sistemleri
• Transformatör Radyatörleri
• Kimyasal tesislerde Proses Suyu Soğutması
• Basınçlı Hava Ara Soğutucuları
