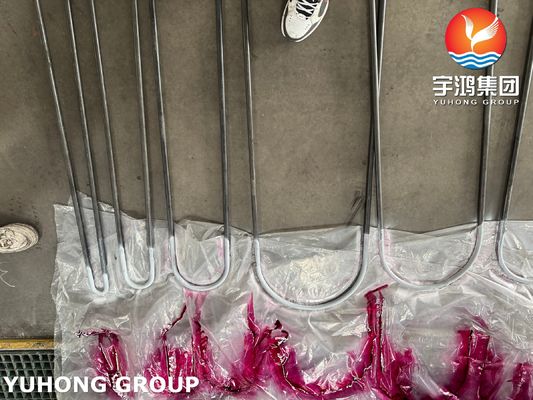

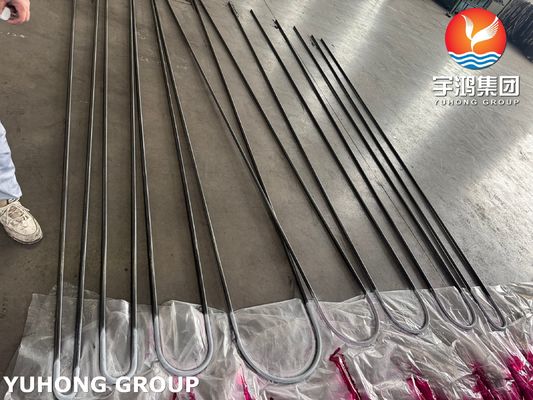

ASME SA209 GR T1 U-образная труба для паровых котлов с водяными трубами, пароперегреватель

1. SA209 GR.T1 Standard & Purpose Boiler U Tube:

регулируется ASTM A209 / A209M ("Стандартовая спецификация для бесшовных котлов из углеродно-молибденового сплава и стали и труб сверхнагревателя").

Специально разработан для использования в котлах и супернагревателях, работающих при высоких температурах и давлениях.

2. SA209 GR.T1 Котла U Tube Ключевые свойства:

Улучшенная прочность при высоких температурах: основное преимущество добавления молибдена.Обеспечивает значительно лучшую прочность на прополке и устойчивость к деформации при повышенных температурах по сравнению с простыми углеродными сталями (например, A192/A210 Gr).A1/C).

Улучшенная устойчивость к окислению: Немного лучшее сопротивление скалированию (окислению) в паровой среде, чем у простых углеродных сталей.

Хорошая свариваемость: обычно считается легко свариваемой с использованием соответствующих процедур для низколегированных сталей.

Хорошая формальность: может быть согнута и сформирована в рамках стандартных методов для котловых труб.

Механические свойства (типичные - проверяют по условиям тепловой обработки):

Прочность на растяжение: ≥ 415 MPa (60,000 psi)

Устойчивость к мощности: ≥ 205 МПа (30,000 пс)

Удлинение: ≥ 30% (в 50 мм / 2 дюйма)

3. SA209 GR.T1 Изготовление и переработка котловых труб:

Без шва: обязательно. трубы изготавливаются без сварного шва, обеспечивая максимальную целостность под давлением.

Тепловая обработка: трубы поставляются в одном из следующих условий:

Нормированный: нагревается выше критической температуры и охлаждается воздухом.

Снижение напряжения: нагревание до температуры ниже критического диапазона для снятия напряжения от холодной работы.

Нормированный и закаленный: Нормированный, за которым следует закаленность для определённых требований к прочности.

4. SA209 GR.T1 Испытания и проверка котловых труб U:

Гидростатическое испытание: каждая трубка подвергается давлению.

Неразрушающее электрическое испытание (NDT): обычно испытание вихревого тока для обнаружения несовершенств.

Испытание сплоченности, испытание на вспышке или обратное испытание сплоченности: выполняется на образцах для проверки гибкости и прочности.

Испытание твердости: необязательно по договору купли-продажи.

Химический анализ: проверяется производителем.

Испытание напряжения: проверяется производителем.

5Обязательная термообработка после изгиба (уменьшение напряжения):

Холодное изгибание вызывает значительные остаточные нагрузки и закаливание работы в области изгиба (особенно экстрадос - внешняя кривая).Эти стрессы могут сократить продолжительность жизни ползучих и способствовать преждевременному отказу при высоких температурах.

Требования: ASTM A209 требует, чтобы все холодносгибаемые трубы были сняты с напряжения после сгиба, если покупатель не освободил их специально (исключение редко и требует строгого обоснования).

Процесс: нагрев прохода изогнутой трубы до температуры ниже нижней критической температуры преобразования (Ac1), обычно в диапазоне 1100°F - 1250°F (595°C - 675°C),удержание на определенное время (eЭто позволяет ослабить напряжение без значительного изменения базовой микроструктуры.

6. SA209 GR.T1 Котла U Tube Основные применения:

Сверхнагреватель труб: наиболее распространенное применение, где пар нагревается выше температуры насыщения, требуя лучшей высокотемпературной прочности.

Регрейные трубки: аналогичная высокотемпературная среда с супернагревателями.

Высокотемпературные секции котла: секции котла, подверженные более высоким тепловым потокам или температурам, чем обычная углеродистая сталь, могут надежно работать в течение длительного времени.

Предельная рабочая температура:

Обычно подходит для металлических температур до примерно 1000°F (538°C).T91) с добавлением хрома становится необходимым для лучшей окислительности и прочности.

7. SA209 GR.T1 Ключевой идентификатор котла U Tube:

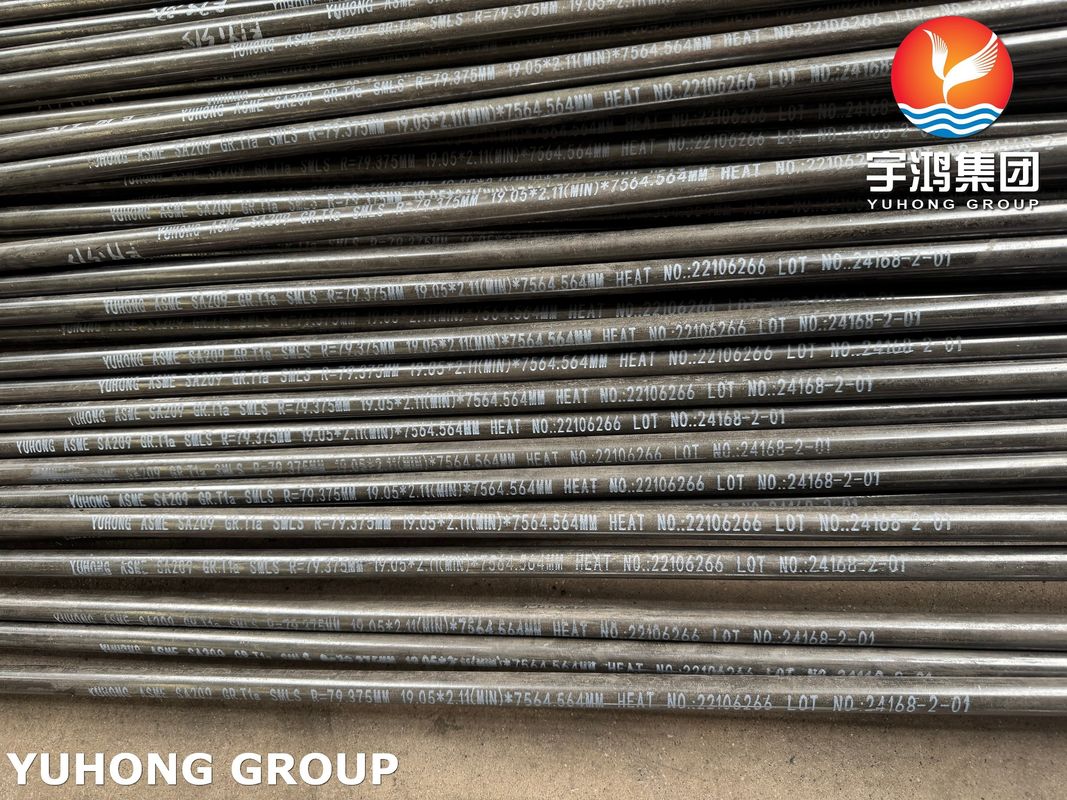

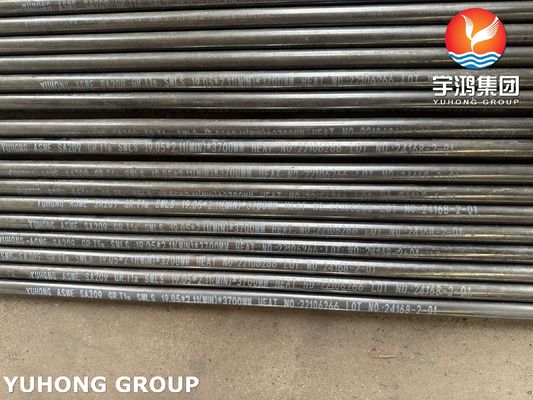

Трубы обычно обозначаются "A209", классом "T1", названием или символом производителя, тепловым номером и размером.

Общие эквивалентные стандарты:

ASME: SA-209 / SA-209M (соответствует ASTM A209).

EN/DIN: Материал No 1.7220 / 25CrMo4 (Примечание: Состав похож, но не идентичен; EN 25CrMo4 содержит Хром, A209 T1 нет).

Вкратце:

ASTM A209 GR.T1 представляет собой бесшовную низколегированную котловую трубу, изготовленную из углеродной стали с значительным добавлением молибдена (0,44-0,65%).Этот молибден обеспечивает значительно улучшенную прочность при повышенных температурах по сравнению с простыми трубами из углеродистой стали, making T1 the classic workhorse material for superheater and reheater sections in fossil fuel power plant boilers and industrial boilers operating within its temperature capability (up to ~1000°F / 538°C)Он предлагает хороший баланс высокотемпературных характеристик, сварочности и изготовляемости.
