| نام تجاری: | YUHONG |
| مقدار تولیدی: | 200-500 کیلوگرم |
| قیمت: | قابل مذاکره |
| شرایط پرداخت: | L/C ، T/T ، در دید |
| توانایی عرضه: | با توجه به الزامات مشتری |

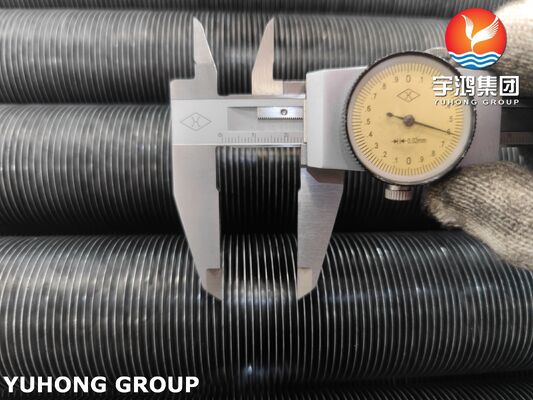

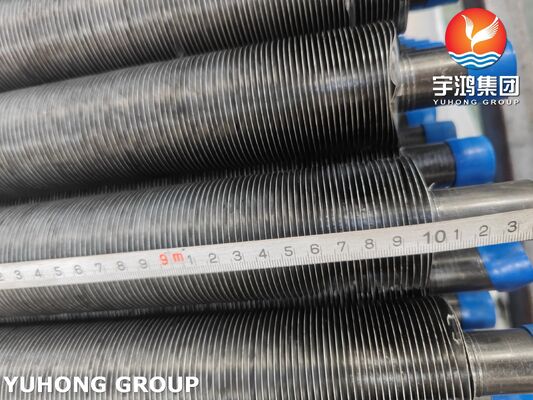

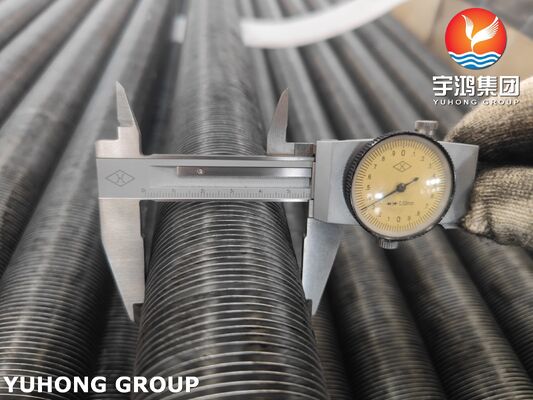

ASME SA209 Embedded Fin Tube با آلومینیوم 1060 Fin یک جزء تخصصی مبدل حرارتی است که برای افزایش هدایت حرارتی و انتقال حرارت کارآمد طراحی شده است. این نوع لوله معمولاً در کاربردهای صنعتی استفاده می شود که در آن تبادل حرارت نقش مهمی در عملکرد سیستم ایفا می کند، مانند نیروگاه ها، سیستم های HVAC و صنایع فرآوری شیمیایی. ترکیبی از مواد لوله ASME SA209 و پره های آلومینیومی 1060 آن را به یک راه حل با کارایی بالا برای محیط های سخت تبدیل می کند.
ASME SA209 به مجموعه ای استاندارد توسط انجمن مهندسین مکانیک آمریکا (ASME) برای لوله های فولادی آلیاژی فریتی بدون درز مورد استفاده در مبدل های حرارتی و کاربردهای دیگ اشاره دارد. مشخصات SA209 اغلب برای لوله هایی استفاده می شود که در محیط های با دمای بالا قرار دارند و معمولاً در بویلرها و سوپرهیترها استفاده می شوند. این لوله ها به دلیل مقاومت عالی در برابر شرایط فشار بالا، خوردگی و دماهای شدید شناخته شده اند که آنها را برای سیستم های گرمایش صنعتی ایده آل می کند.
لوله پره ای تعبیه شده نوعی لوله مبدل حرارتی است که در آن پره ها (معمولاً از فلزاتی مانند آلومینیوم ساخته شده اند) به صورت مکانیکی به سطح لوله متصل یا تعبیه می شوند. این تعبیه سطح لوله را بهبود می بخشد که به نوبه خود باعث افزایش راندمان انتقال حرارت بین سیال داخل لوله و محیط اطراف می شود. بالهها سطح بزرگتری را برای تبادل حرارت ایجاد میکنند و به سیستم اجازه میدهند بسته به کاربرد، گرمای بیشتری را دفع یا جذب کند.
لولههای بالهای تعبیهشده برای سیستمهایی طراحی شدهاند که فشردگی و راندمان حرارتی بالا ضروری است و اغلب در کاربردهای خنککننده با هوا و آب خنک استفاده میشوند. بسته به نیازهای طراحی، باله ها می توانند مارپیچی یا مستقیم باشند.
①ترکیب شیمیایی (%)
|
عنصر |
سی |
منگنز |
P (حداکثر) |
S (حداکثر) |
سی |
مو |
|
محدوده |
0.10-0.20 |
0.30-0.80 |
0.025 |
0.025 |
0.10-0.50 |
0.44-0.65 |
②خواص مکانیکی
|
استحکام کششی |
قدرت تسلیم |
ازدیاد طول |
|
≥ 380 MPa (55 ksi) |
≥ 205 مگاپاسکال (30 ksi) |
≥ 30% |
جنس باله مورد استفاده در این طرح آلومینیوم 1060 است که یک فرم بسیار خالص از آلومینیوم است که به دلیل هدایت حرارتی عالی، مقاومت در برابر خوردگی و خواص سبک وزن شناخته شده است. آلومینیوم 1060 دارای سطح خلوص بالایی است (معمولاً حدود 99.6٪ آلومینیوم خالص) که کارایی انتقال حرارت آن را در مقایسه با سایر آلیاژها افزایش می دهد.
در کاربردهای مبدل حرارتی، پره های آلومینیومی 1060 به دلیل موارد زیر مفید هستند:
① هدایت حرارتی بالا: آلومینیوم یک رسانای عالی گرما است که آن را برای کاربردهایی که انتقال سریع حرارت مورد نیاز است ایده آل می کند.
② سبک وزن: چگالی کم آلومینیوم کار با آن را راحت تر می کند و وزن کلی سیستم مبدل حرارتی را کاهش می دهد.
③ مقاومت در برابر خوردگی: آلومینیوم 1060 دارای یک لایه اکسید طبیعی است که از آن در برابر خوردگی محافظت می کند که به ویژه در محیط های مرطوب یا با رطوبت بالا مفید است.
④ مقرون به صرفه بودن: در مقایسه با سایر مواد، آلومینیوم نسبتا مقرون به صرفه است و تعادلی بین عملکرد و مقرون به صرفه بودن ارائه می دهد.
لوله پایه:ASME SA209 در مقابل ASME SA106 Gr.B:
لوله های پایه ASME SA209 (فولاد آلیاژی) دارای استحکام در دمای بالا، مقاومت در برابر اکسیداسیون و مقاومت در برابر خزش (مناسب برای ≤480 ℃) نسبت به SA106 Gr.B (فولاد کربنی، ≤400 ℃) هستند. اولی برای بازیابی حرارت با دمای متوسط-بالا (به عنوان مثال، گاز دودکش دیگ بخار، گرمای ضایعات متالورژی) ایده آل است، در حالی که دومی برای تبادل حرارت عمومی کم هزینه و دمای متوسط-پایین مناسب است.
باله:Al1060 در مقابل Cu-T2:
پره های آلومینیومی 1060 30 تا 40 درصد مزیت هزینه نسبت به پره های Cu-T2 دارند، با رسانایی حرارتی کمی کمتر (237W/(m·K) در مقابل 390W/(m·K)). Al1060 برای تبادل حرارت عمومی با دمای متوسط-بالا مقرون به صرفه تر است، در حالی که Cu-T2 برای سناریوهای اختلاف دمای پایین با راندمان بالا (مانند خنک سازی فرآیند دقیق) مناسب است.
