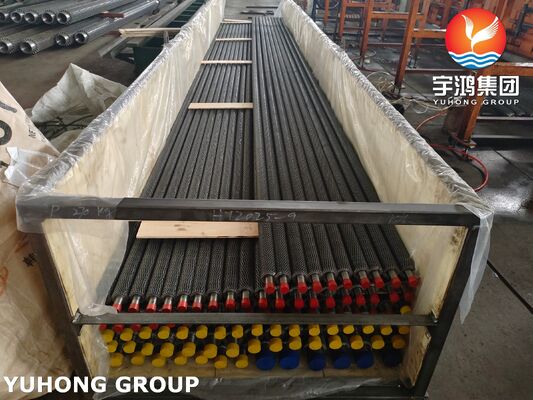

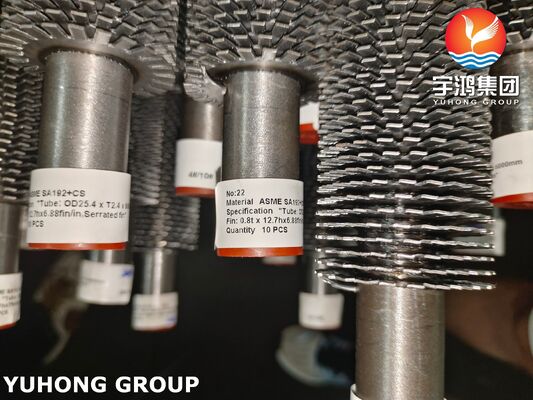

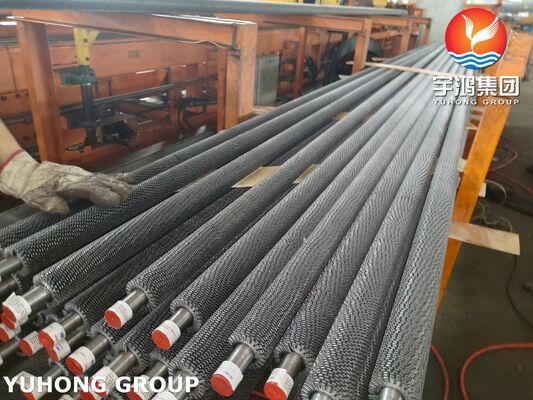

ASME SA192 لوله بالدار سرگشاده برای HRSG و کاربردهای انتقال گرما با کارایی بالا

مالوله های پره دار دندانه داربرای راندمان انتقال حرارت برتر در سیستم های حرارتی پر تقاضا، به ویژهمولدهای بخار بازیابی حرارت (HRSG),دیگ های بخار بازیابی حرارت، ومبدل های حرارتی صنعتی. این لوله ها بالوله پایه فولادی کربن-مولی با استحکام بالا ASME SA192وپره های دندانه دار فولاد کربنیساخته شده اند و برای کار در دماهای بالا، فشارهای بالا و چرخه های حرارتی تهاجمی طراحی شده اند.

طراحی پره دندانه دار باعث افزایش تلاطم و اختلال در تشکیل لایه مرزی می شود که در نتیجه عملکرد انتقال حرارت به طور قابل توجهی نسبت به پیکربندی های پره جامد بهبود می یابد.

• ASME SA192(فولاد کربن-منگنز با فشار بالا)

• انطباق با استاندارد:ASTM/ASME

• کاربردهای معمول:دیگ های بخار، اکونومایزرها، اواپراتورها/سوپرهیترهای HRSG

• ویژگی های کلیدی:

  • مقاومت کششی بالا

  • مقاومت عالی در برابر تنش فشار در دمای بالا

  • مناسب برای محیط های سرویس در دمای بالا

• قطر بیرونی (OD):19 میلی متر – 76 میلی متر (قابل تنظیم)

• ضخامت دیواره:2 میلی متر – 8 میلی متر (مطابق با الزامات ASME SA192)

• طول لوله:تا 18 متر (طول های بیشتر در صورت درخواست موجود است)

• فولاد کربنی (CS)

• ایده آل برای کاربردهای انتقال حرارت عمومی با الزامات خوردگی متوسط

• پیوند مکانیکی قوی و دوام ساختاری را فراهم می کند

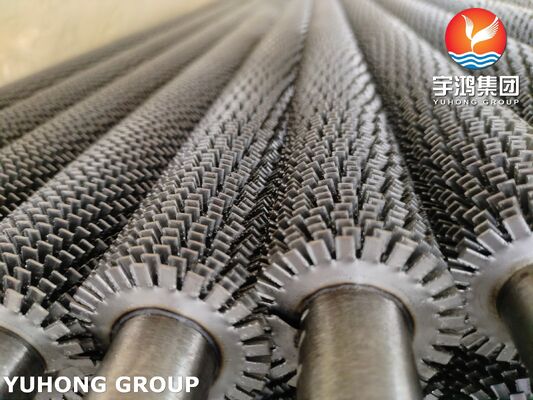

• نوع پره:پره دندانه دار (قطعه قطعه)

• ارتفاع پره:6 تا 18 میلی متر (سفارشی)

• ضخامت پره:0.6 تا 1.5 میلی متر

• گام پره:8 تا 12 پره در اینچ (FPI)

• روش اتصال پره:

  • جوشکاری مقاومتی با فرکانس بالا

  • پیوند متالورژیکی کامل را برای انتقال حرارت بهینه تضمین می کند

طراحی پره دندانه دار، پره ها را به قطعات کوچکتر برش می دهد و باعث افزایش تلاطم و به حداکثر رساندن انتقال حرارت در سمت گاز می شود. این امر راندمان حرارتی را به ویژه در عملیات با سرعت گاز کم تا متوسط بهبود می بخشد.

• ASME SA192 مقاومت کششی و خزش عالی در دمای بالا را فراهم می کند.

• پره های فولادی کربنی، استحکام مکانیکی قوی و عمر طولانی را ارائه می دهند.

پره های دندانه دار جوش داده شده با فرکانس بالا تضمین می کنند:

• تماس کامل بین پره و لوله

• مقاومت حرارتی کم

• قابلیت اطمینان طولانی مدت در برابر لرزش و چرخه حرارتی

پره های فولادی کربنی همراه با لوله های SA192 یک راه حل اقتصادی بدون به خطر انداختن عملکرد حرارتی ارائه می دهند.

لوله های پره دار دندانه دار ما به طور گسترده در موارد زیر استفاده می شوند:

• HRSG (مولد بخار بازیابی حرارت)سیستم ها

• واحدهای بازیابی حرارت اتلافی (WHRU)

• دیگ های بخار صنعتی و تاسیساتی

• اکونومایزرها و سوپرهیترها

• پیش گرم کننده های هوا (APH)

• مبدل های حرارتی پتروشیمی و پالایشگاهی

تلاطم افزایش یافته تولید شده توسط پره های دندانه دار، آنها را به ویژه برای کاربردهای انتقال حرارت در سمت گاز که شامل جریان های گاز دودکش، گاز اگزوز یا گاز فرآیند می شود، مناسب می کند.

هر لوله پره دار دندانه دار مطابق با استانداردهای بین المللی تولید می شود:

• الزامات ابعادی و مکانیکی ASME SA192

• استانداردهای کیفیت جوشکاری AWS

• آزمایش NDT (جریان گردابی، هیدرواستاتیک یا آزمایش اولتراسونیک در صورت درخواست)

• بازرسی بصری و آزمایش یکپارچگی اتصال پره

ما می توانیم لوله های پره دار دندانه دار را مطابق با نقشه های مشتری یا مشخصات پروژه بسازیم:

• قطر لوله، ضخامت دیواره و طول

• ارتفاع، ضخامت و گام پره

• روش جوشکاری و عملیات سطحی

• پوشش (اسپری آلومینیوم، گالوانیزه یا پوشش های ضد خوردگی)
