ASTM A106 Gr.B Solid Fined Tube with 11-13Cr Fins Untuk Boiler Pemulihan Panas Limbah

Pipa Bersirip Padat ASTM A106 Gr.B dengan Sirip 11-13Cr untuk Boiler Pemulihan Panas Limbah

Pipa Bersirip Padat HFW ASTM A106 Gr.B dengan Sirip 11-13Cr adalah komponen transfer panas yang kokoh dan direkayasa yang menggunakan badan baja karbon untuk kekuatan tekanan dan menempatkan sirip paduan kromium secara strategis di mana ketahanan panas dan korosi ekstrem diperlukan, menawarkan keseimbangan optimal antara kinerja dan biaya untuk aplikasi industri yang menuntut. Pipa ini dirancang untuk layanan ekstrem di lingkungan bersuhu tinggi dan korosif, biasanya ditemukan dalam sistem pemulihan panas (misalnya, Boiler Pemulihan Panas Limbah - WHRB) dan pembangkit listrik.

Berikut adalah beberapa rincian terperinci:

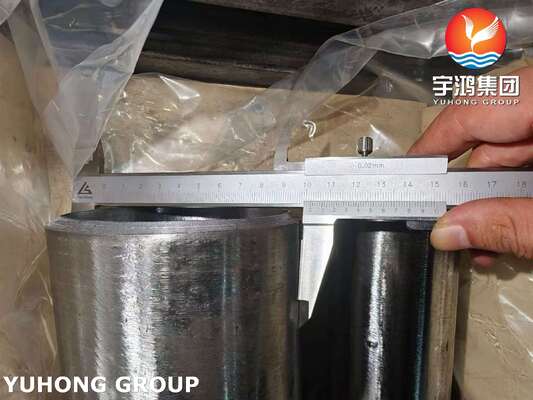

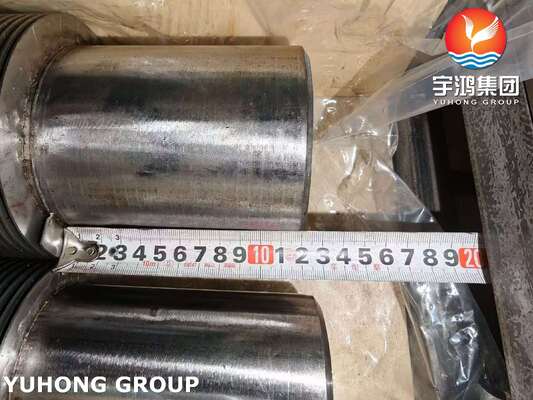

1. Pipa Dasar: Pipa Seamless ASTM A106 GR.B

(1). Komposisi Kimia (Analisis Panas, %)

Komposisi dirancang untuk layanan suhu tinggi, dengan batas pada karbon, mangan, dan elemen lainnya untuk memastikan kemampuan las, kekuatan, dan ketahanan mulur.

(2). Sifat Mekanik

Ini adalah sifat minimum yang dijamin dari uji tarik pada pipa jadi.

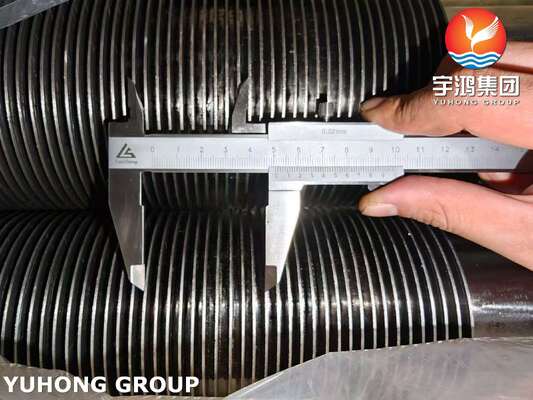

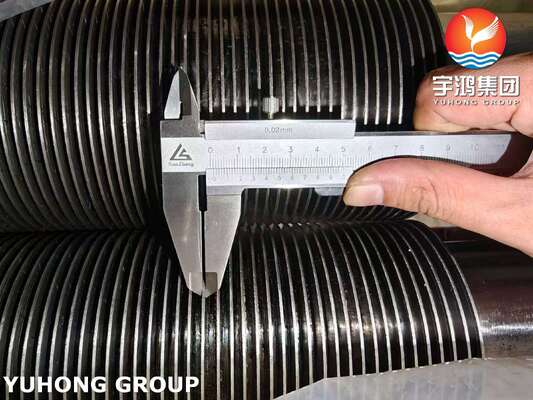

2. Desain Sirip

(1) Jenis Sirip: Sirip Padat HFW

• Pengelasan Frekuensi Tinggi: Ini adalah proses yang digunakan untuk memasang sirip ke pipa dasar. Arus listrik pada frekuensi tinggi digunakan untuk memanaskan strip sirip dan permukaan pipa secara tepat, dan kemudian tekanan diterapkan untuk menempa dan mengelasnya menjadi satu. Ini menciptakan ikatan metalurgi yang kuat dengan zona yang terkena panas minimal.
• Sirip Padat: Sirip dipotong dari strip logam padat (dalam hal ini, baja 11-13% Kromium) dan kemudian dilas terus menerus di sepanjang dasarnya ke pipa. Mereka bukan potongan terpisah yang dipasang secara mekanis (seperti sirip "L" atau "G"). Desain ini menawarkan efisiensi transfer panas yang sangat baik dan integritas struktural.

(2) Bahan Sirip: 11-13Cr

11-13% Kromium adalah paduan baja tahan karat martensitik (mirip dengan kelas seperti AISI 410, 420).

Mengapa digunakan untuk sirip:

• Ketahanan Oksidasi Suhu Tinggi: Pada suhu tinggi di mana ujung sirip beroperasi (seringkali 600°C - 750°C+), sirip baja karbon biasa akan cepat teroksidasi (bersisik) dan memburuk. Kromium membentuk lapisan oksida pelindung (Cr₂O₃) yang secara drastis memperlambat oksidasi lebih lanjut.
• Ketahanan Korosi: Memberikan ketahanan yang baik terhadap gas sulfur (misalnya, dari gas buang) dan elemen korosif lainnya yang ada dalam aliran buang.
• Kekuatan pada Suhu: Mempertahankan kekuatan yang lebih tinggi daripada baja karbon pada suhu tinggi.

3. Mengapa Menggunakan Kombinasi Ini? (Biaya vs. Kinerja)

Ini adalah solusi berkinerja tinggi yang dioptimalkan biaya:

• Pipa Dasar (A106 Gr.B): Baja karbon relatif murah dan sangat memadai untuk menampung air/uap bertekanan tinggi di dalam pipa. Suhu fluida internal lebih rendah daripada suhu gas buang eksternal.
• Sirip (11-13Cr): Sirip terpapar pada kondisi yang paling agresif—gas buang panas dan korosif. Menggunakan paduan mahal hanya jika sangat dibutuhkan (sirip) daripada membuat seluruh pipa dari paduan padat (misalnya, ASTM A213 T11) menghemat biaya material yang signifikan sambil memberikan masa pakai yang dibutuhkan.

Aplikasi Utama: Pemulihan Panas Limbah Suhu Tinggi

Komponen ini adalah blok bangunan inti dalam Pembangkit Uap Pemulihan Panas (HRSG) dan Boiler Pemulihan Panas Limbah (WHRB) yang terpapar gas buang yang agresif. Sirip 11-13Cr adalah kunci yang membuka aplikasi yang menantang ini.

Instalasi Khas:

1. Saluran Buang Turbin Gas (HRSG): Di pembangkit listrik siklus gabungan, gas buang dari turbin gas sangat panas (500-600°C+) dan masih mengandung oksigen yang signifikan. Sirip 11-13Cr tahan terhadap oksidasi ("penskalaan") di lingkungan oksigen tinggi ini.

• Pemanas Proses & Cerobong Tungku: Di kilang dan pabrik petrokimia, pemanas yang membakar minyak bakar atau gas menghasilkan gas buang dengan senyawa sulfur (SOx). Ketika suhu logam pipa turun di bawah titik embun asam, asam sulfat dapat mengembun. Kromium dalam sirip memberikan ketahanan yang jauh lebih baik terhadap korosi suhu rendah ini dibandingkan dengan sirip baja karbon.
• Pendingin Syngas & Boiler Pemulihan Panas Proses Kimia: Dalam gasifikasi batubara atau proses kimia tertentu, gas sintesis ("syngas") bisa sangat korosif. Sirip paduan memperpanjang umur bundel pipa.
• Biomassa & Boiler Waste-to-Energy: Gas buang dari pembakaran biomassa atau limbah kota mengandung senyawa klorin (HCl) dan elemen korosif lainnya. Sirip 11-13Cr menawarkan tingkat perlindungan kritis terhadap korosi yang diinduksi klorida.

Aplikasi Lain:

1. Ekonomiser dan Penukar Panas di pembangkit listrik berbahan bakar batubara atau biomassa.

2. Pemanas Terbakar dan Pemanas Proses.
