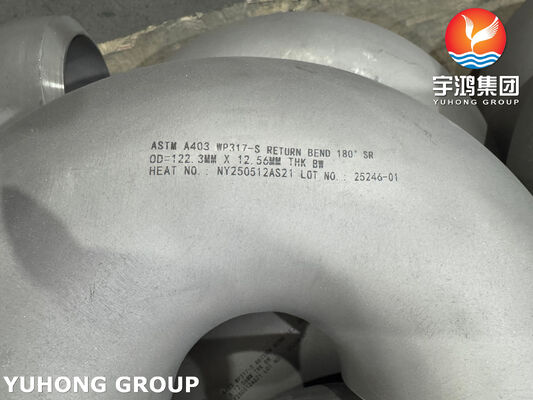

Raccord en U en acier inoxydable ASTM A403 WP317-S pour pipelines et centrales électriques

Composition de la courbure de retour ASTM A403 WP317-S

Résistance à la flexion de retour ASTM A403 WP317-S

La production de courbes de retour ASTM A403 WP317-S est conforme à des normes industrielles strictes pour assurer la précision dimensionnelle et l'intégrité du matériau:

• Formage: raccords sans couture: les billets sont chauffés à 1100-1250°C, puis extrudés ou forgés en forme de courbure à 180° à l'aide de la coulée sous pression.
• Armatures soudéses: les plaques plates sont enroulées en forme cylindrique, soudéses (avec soudage TIG/MIG), puis pliées à 180°; les soudures sont radiographiées à 100% pour détecter les défauts.
• Traitement thermique: recuit de la solution à 1010-1120°C, suivi d'un étanchement rapide (refroidissement par eau ou air) pour dissoudre les carbures, prévenir la corrosion intergranulaire et restaurer la microstructure austénitique.
• Finition: débroussaillage, broyage et polissage (finition de surface Ra ≤ 0,8 μm); essais sous pression (hydrostatique ou pneumatique) pour vérifier l'étanchéité aux fuites.

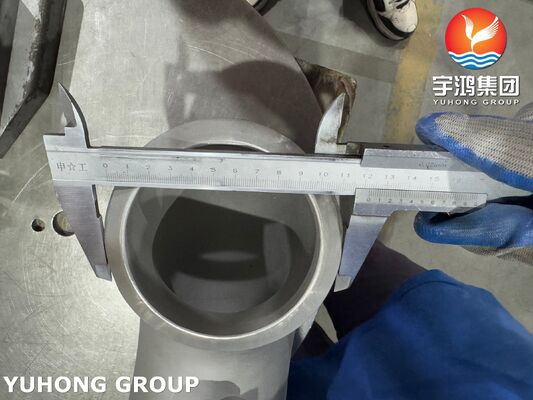

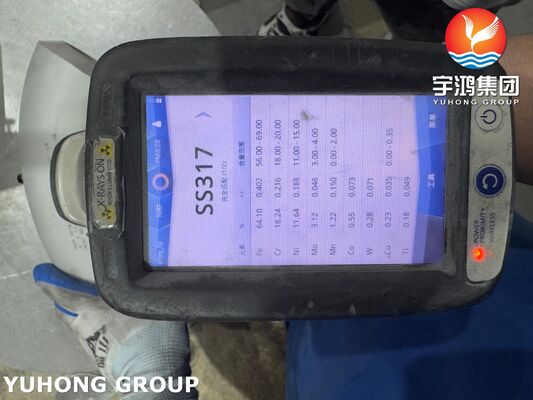

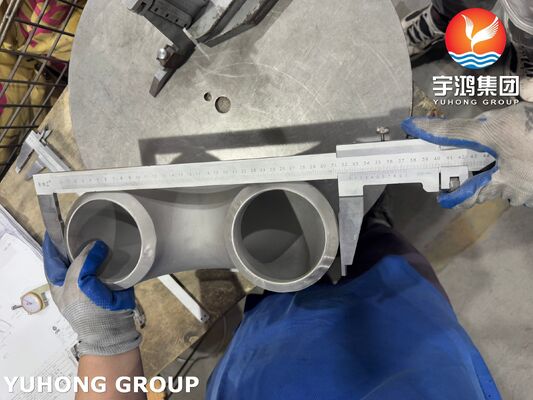

• Contrôle de la qualité: analyse chimique (spectroscopie), essai mécanique (résistance à la traction, dureté), essai non destructeur (NDT: UT, RT, MT) et inspection dimensionnelle (selon ASME B16.9).

ASTM A403 WP317-S Principaux avantages de la courbure de retour

1. Résistance supérieure à la corrosion: une teneur élevée en chrome (18-20%), nickel (11-15%) et molybdène (3-4%) offre une excellente résistance à la corrosion des crevasses, des fissures,et la corrosion générale dans les milieux agressifs (e.par exemple, l'eau de mer, les solutions acides/alcalines, les chlorures).
2. Amélioration de l'usinage: faible teneur en soufre (≤ 0,030%) améliore les performances de coupe, de forage et de filetage par rapport à l'acier inoxydable standard 317, réduisant l'usure des outils.
3. Propriétés mécaniques élevées: haute résistance à la traction et ductilité permettent une utilisation à haute pression (jusqu'à la classe 600) et à haute température sans déformation.
4. Soudabilité: compatible avec les procédés de soudage courants (TIG, MIG, SMAW); le traitement thermique post-soudage n'est pas nécessaire pour la plupart des applications (en raison de sa faible teneur en carbone), ce qui simplifie l'installation.
5. Durabilité: la microstructure austénitique offre une excellente ténacité (même à température cryogénique) et une résistance à la fissuration par corrosion par contrainte (SCC),prolonger la durée de vie dans des environnements industriels difficiles.

ASTM A403 WP317-S Applications typiques de la courbure de retour

Les courbes de retour ASTM A403 WP317-S sont largement utilisées dans les industries nécessitant une résistance à la corrosion et des performances élevées:

• Pétrole et gaz: plateformes offshore, pipelines sous-marins et raffineries (traitement du pétrole brut, du gaz naturel et des fluides corrosifs).
• Traitement chimique: usines chimiques (traitement des acides, des alcalis, des solvants et des composés chlorés).
• Produits pharmaceutiques et transformation alimentaire: systèmes de tuyauterie sanitaire (résistants aux agents de nettoyage et non toxiques, conformes aux normes de la FDA).
• Traitement de l'eau: installations de dessalement, systèmes de refroidissement de l'eau de mer et installations de traitement des eaux usées (résistantes à la corrosion de l'eau salée).
• Génération d'électricité: centrales thermiques et centrales nucléaires (traitement de la vapeur et des fluides de refroidissement à haute température).
• Ingénierie maritime: construction navale et structures offshore (en dépit des environnements marins salés et humides).

Pour les appareils à commande numérique, la valeur de l'indicateur d'alimentation doit être supérieure ou égale à: Questions fréquentes
Q1: Quelle est la différence entre le WP317-S et le WP317 standard?

• La principale différence réside dans la teneur en soufre: WP317-S a S ≤ 0,030% (pour une meilleure usinabilité), tandis que WP317 standard a S ≤ 0,040%.mais WP317-S est préférable pour les applications nécessitant un usinage intensif (e.g., raccords filettés).

Q2: Les courbes de retour ASTM A403 WP317-S peuvent-elles être utilisées dans les applications d'eau de mer?

• Oui, la teneur élevée en molybdène (3-4%) rend le WP317-S très résistant à la corrosion des fosses dans l'eau de mer (concentration de chlorure ~ 35 000 ppm), ce qui le rend adapté aux systèmes de tuyauterie offshore et marine.

Q3: Quelle est la pression nominale de cette courbe de retour?

• Les valeurs de pression sont conformes à la norme ASME B16.9 et dépendent de la taille du tuyau, de l'épaisseur de la paroi (SCH 10, 40, 80, 160) et de la température de fonctionnement.
• SCH 40 de 2 pouces: pression de travail maximale = 10,3 MPa (1500 psi) à 20 °C.
• SCH 80 de 4 pouces: pression de travail maximale = 17,2 MPa (2500 psi) à 20 °C.
• Pour les applications spécifiques, consultez toujours le graphique de pression-température (PT) du fabricant.

Q4: Le traitement thermique post-soudure (PWHT) est-il nécessaire après l'installation des courbes de retour WP317-S?

• En général, le no. WP317-S a une faible teneur en carbone (C ≤ 0,08%) et est stabilisé avec du molybdène, il est donc résistant à la corrosion intergranulaire même sans PWHT.Le PWHT ne peut être exigé que pour les raccords à paroi épaisse (épaisseur de paroi > 20 mm) ou dans des environnements extrêmement corrosifs..

Q5: Quelles sont les tailles et les connexions d'extrémité communes pour cette courbe de retour?

• Les tailles varient de 1⁄2 pouce à 24 pouces (DN 15 à DN 600) par ASME B16.9Les connexions finales comprennent:
• Soudure à l'arrière (le plus courant pour les tuyaux industriels).
• Pour les applications de faible pression et de petit diamètre, les fils sont utilisés.
• Flanges (selon l'ASME B16.5) pour un montage/démontage facile.

Q6: Comment maintenir les courbes de retour ASTM A403 WP317-S?

• Nettoyez régulièrement la surface pour enlever la saleté, les écailles ou les résidus corrosifs (utilisez des détergents doux; évitez les nettoyants abrasifs).
• Vérifiez les signes de corrosion (pits, décoloration) ou de fuites lors de la maintenance de routine.
• Évitez le contact avec des métaux incompatibles (p. ex. acier au carbone) pour éviter la corrosion galvanique (utilisez de l'isolation ou des liaisons diélectriques si nécessaire).
• Travailler dans les limites de pression et de température spécifiées pour éviter la fatigue du matériau.
