ASTM B111 C70600 O61 Laagvinnenbuis voor warmtewisselaars in offshoreplatformen

ASTM B111 C70600 O61 Lage Geribde Buis voor Warmtewisselaars in Offshore Platforms

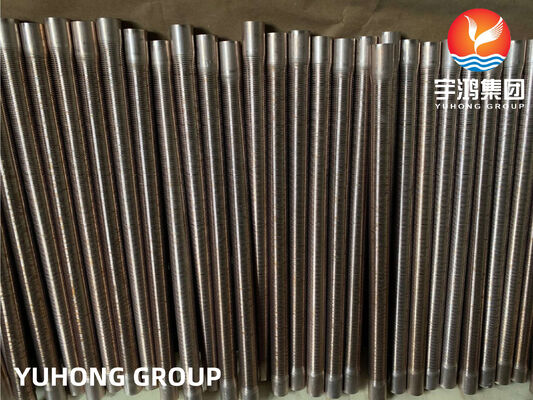

Een ASTM B111 C70600 O61 Lage Geribde Buis is een naadloze warmtewisselaarbuis gemaakt van 90-10 koper-nikkel legering, in een licht getrokken gegloeide toestand, met integrale lage ribben machinaal bewerkt op het buitenoppervlak. Dit is een hoogwaardige, corrosiebestendige, geribde buis die speciaal is ontworpen voor efficiënte en duurzame service in zeewater en andere uitdagende koeltoepassingen.

1. Basisbuis: ASTM B111 C70600 O61 Naadloze Buis

(1) Chemische Samenstelling (ASTM B111 C70600)

De samenstelling wordt gespecificeerd in gewichtsprocenten (wt. %). Waarden zijn maximaal, tenzij weergegeven als een bereik.

Belangrijk punt: Het Cu + Ni + Fe + Mn gehalte moet ≥ 99,5% zijn, wat een hoge zuiverheid en consistente prestaties garandeert.

(2) Mechanische & Fysische Eigenschappen

O61 (Licht Getrokken Gegloeid)

A. Trek- & Vloeigrens

Waarden zijn typische minima voor de gespecificeerde toestand.

Opmerking over O61 vs. O50: Beide zijn gegloeid en zeer ductiel. O61 heeft een lichte laatste koudtrek, wat kan resulteren in een iets hogere sterkte en een gladdere oppervlakteafwerking in vergelijking met O50, maar ze worden vaak als equivalent beschouwd voor inkoop- en ontwerpdoeleinden.

2. Lage Geribde Buis

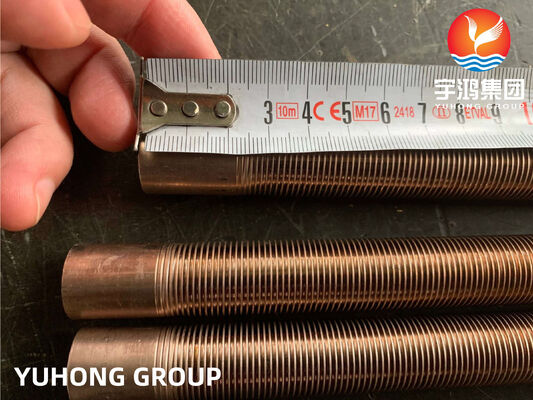

"Lage Rib" (ook wel "Integrale Lage Rib" of "Karbate" stijl genoemd) betekent dat de ribben relatief kort en dicht op elkaar staan en direct uit de wand van de originele naadloze buis zijn bewerkt of gerold. Er is geen verbindingsinterface, waardoor het risico op ribscheiding wordt geëlimineerd.

Typische Ribhoogte: ~0,02 tot 0,04 inch (0,5 tot 1,0 mm).

Typische Ribben per Inch: 19 tot 40 ribben per inch (fpi).

Ribverhouding: De verhouding van het totale buitenoppervlak met ribben tot het binnenoppervlak van de kale buis is typisch tussen 2,5:1 en 4:1.

3. Belangrijkste Voordelen van Deze Specifieke Combinatie

• Verbeterde Warmteoverdracht:De lage ribben zorgen voor een 2,5-4x oppervlaktevergroting.
• Corrosiebestendigheid:C70600 legering is beroemd om zijn weerstand tegen zeewatercorrosie, waardoor het ideaal is voor maritieme en kusttoepassingen.
• Aanslagbestendigheid:De CuNi-legering remt de biologische groei in zee. De geribde geometrie kan ook aanslag verminderen in vergelijking met sommige opstellingen met kale buizen.
• Materiaalintegriteit:Doordat het integraal is geribbeld uit één stuk, is er geen risico op falen van de rib-naar-buis verbinding.
• Installatiegemak:De O61-toestand maakt het mogelijk om de buisuiteinden gemakkelijk uit te zetten (te rollen) in de buisplaten van de warmtewisselaar.

Primaire Toepassing van ASTM B111 C70600 O61 Lage Geribde Buis

Deze specifieke buis is ontworpen voor verbeterde warmteoverdracht in corrosieve omgevingen, met name zeewater- en brakwaterkoelingstoepassingen. Het ontwerp combineert de corrosiebestendigheid van 90-10 koper-nikkel met de thermische efficiëntie van integrale lage ribben.

Industrie-specifieke Toepassingen

1. Marine & Offshore (Meest Voorkomende Toepassing)

• Hoofd Centrale Koelers: Koelwater voor hoofdaandrijving dieselmotoren met behulp van zeewater.
• Smeeroliekoelers: Koeling van smeerolie voor motoren, versnellingsbakken en thrusters.
• Luchtkoelers (Intercoolers): Koeling van gecomprimeerde inlaatlucht voor turbogeladen dieselmotoren.
• HVAC Zeewaterkoelers: Voor airconditioning en koelsystemen aan boord van schepen.
• Waterstofkoelers: Koeling van waterstof in turbogeneratoren op grote schepen.
• Offshore Platform Koelers: Voor proceskoeling, energieopwekking en nutsvoorzieningen.

2. Energieopwekking

• Hulp Zeewaterkoelers: Koeling van gesloten-cyclus koelwater, lager smeerolie of transformatorolie in kust- en kerncentrales.
• Windmolenpark Substation Koelers: Koeling van kritische elektrische apparatuur in offshore substations.

3. Olie, Gas & Petrochemie

• Zeewatergekoelde Proceskoelers: In raffinaderijen en LNG-fabrieken gelegen in de buurt van de kustlijn.
• Olieplatform Nutsvoorzieningen: Koelsystemen voor gasturbines, compressieapparatuur en procesvloeistoffen.

4. Industrie & Ontzilting

• Ontziltingsinstallatie Warmteafvoersecties: In meerstaps flash (MSF) en multi-effect destillatie (MED) installaties.
• Chemische Proceskoelers: Waar het koelmedium zeewater of corrosieve pekel is.
