| ব্র্যান্ড নাম: | YUHONG |
| মডেল নম্বর: | ASME SB163 Monel 400 Nickel Alloy U Bend Tube |
| MOQ: | 1000 কেজি |
| অর্থ প্রদানের শর্তাবলী: | এল/সি, টি/টি |

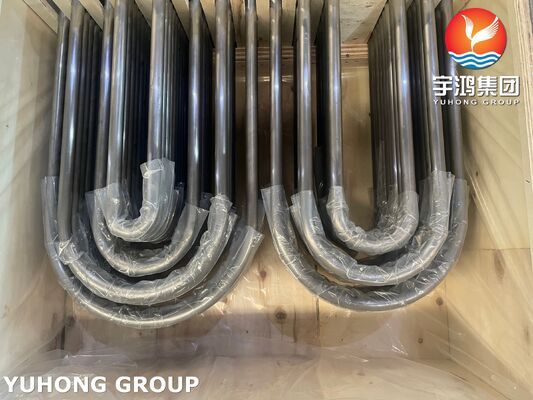

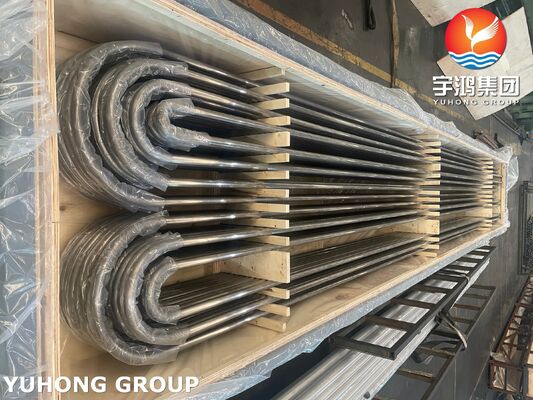

ASME SB163 UNS N04400 / Monel 400 নিকেল অ্যালোয় Seamless U Bend Heat Exchanger Tube
ইউ-বেন্ডটি টিউব বান্ডেলের এক প্রান্তে একটি রিটার্ন হেডার বা ফ্ল্যাঞ্জ সংযোগের প্রয়োজনীয়তা দূর করে, তাপ এক্সচেঞ্জারের মধ্যে একটি কমপ্যাক্ট, দ্বি-পাস ডিজাইন তৈরি করে।এটি সম্ভাব্য ফুটো পয়েন্ট এবং খরচ হ্রাস করে. ASME SB163 MONEL 400 U-Bend টিউবগুলি কঠোর ক্ষয়কারী পরিবেশে পরিচালিত সরঞ্জামগুলির সমালোচনামূলক তাপ স্থানান্তর বিভাগগুলির জন্য একটি প্রিমিয়াম, উচ্চ-পারফরম্যান্স সমাধান,বিশেষ করে যেখানে সমুদ্রের পানি, হাইড্রোফ্লোরিক এসিড, বা হ্রাসকারী রাসায়নিক মাধ্যম উপস্থিত রয়েছে।
মোনেল ৪০০ ইউ-বেন্ড টিউব ব্যবহারের সুবিধা
ক্ষয় প্রতিরোধেরঃ ক্ষয়কারী শীতল মিডিয়াতে দীর্ঘ সেবা জীবন, ডাউনটাইম এবং প্রতিস্থাপন খরচ হ্রাস।
ফাউলিং প্রতিরোধেরঃ মসৃণ পৃষ্ঠ এবং বায়োস্ট্যাটিক বৈশিষ্ট্যগুলি সামুদ্রিক ফাউলিং হ্রাস করে।
যান্ত্রিক অখণ্ডতাঃ ভাল শক্তি এবং নমনীয়তা অপারেটিং চাপ এবং কম্পন প্রতিরোধ করে।
ডিজাইন সরলতাঃ ইন্টিগ্রেটেড ইউ-বেন্ড একটি ফুটো-প্রমাণ প্রত্যাবর্তন পথ সরবরাহ করে।
ASME SB163 এর রাসায়নিক গঠনইউএনএস N04400/মোনেল ৪০০ নিকেল অ্যালোয় ইউ বেন্ড হিট এক্সচেঞ্জার টিউব %
| গ্রেড | সি | এমএন | হ্যাঁ | এস | ক | Fe | নি |
| মোনেল ৪০০ | 0.30 সর্বোচ্চ | 2.00 সর্বোচ্চ | 0.50 সর্বোচ্চ | 0.২৪ম্যাক্স | 28.০-৩৪।0 | 2.50 সর্বোচ্চ | 63.00 মিনিট |
ASME SB163 এর যান্ত্রিক বৈশিষ্ট্যইউএনএস N04400/মোনেল ৪০০ নিকেল অ্যালোয় ইউ বেন্ড হিট এক্সচেঞ্জার টিউব
| উপাদান | ঘনত্ব | গলনাঙ্ক | টান শক্তি | আয়তন শক্তি (0.2% অফসেট) | লম্বা |
| মোনেল ৪০০ | 8.8 গ্রাম/সেমি3 | ১৩৫০ ডিগ্রি সেলসিয়াস (২৪৬০ ডিগ্রি ফারেনহাইট) | পিসি ৮০,০০০, এমপিএ ৫৫০ | পিসি ৩৫,০০০, এমপিএ ২৪০ | ৪০% |
ASME SB163 UNS N04400 এর শারীরিক বৈশিষ্ট্য/মোনেল ৪০০ নিকেল অ্যালোয় ইউ বেন্ড হিট এক্সচেঞ্জার টিউব
|
বৈশিষ্ট্য |
মেট্রিক |
সাম্রাজ্যবাদী |
|---|---|---|
| ঘনত্ব | 8.8 gm/cm3 | 0.318 পাউন্ড/ইন3 |
উত্পাদন প্রক্রিয়াঃ

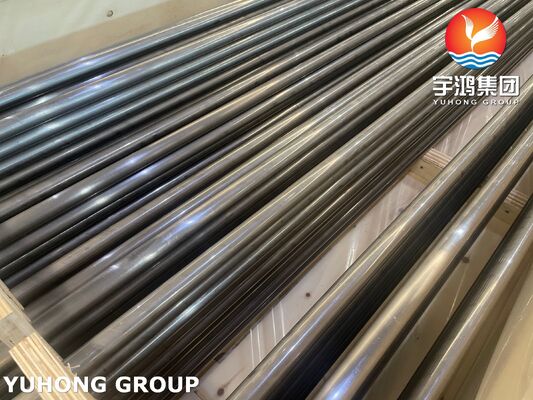

টিউব উত্পাদনঃ এসবি১৬৩ অনুসারে (সাধারণত এক্সট্রুশন বা ছিদ্র এবং টান পদ্ধতির মাধ্যমে) বিরামবিহীন টিউব উত্পাদিত হয়।
অ্যানিলিংঃ নলগুলি নমনের জন্য প্রয়োজনীয় নির্দিষ্ট নরম, নমনীয় তাপমাত্রা অর্জনের জন্য অ্যানিল করা হয়।

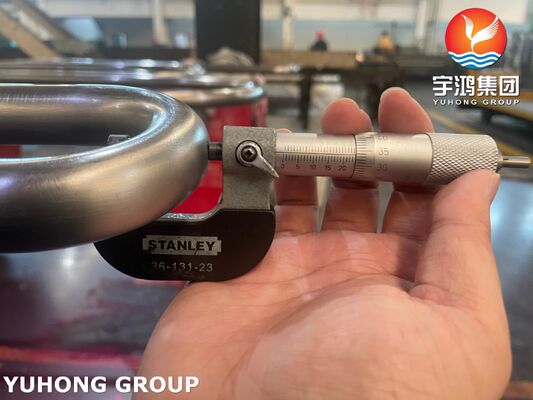

বাঁকানোঃ টিউবগুলি "ইউ" গঠনের জন্য একটি ডাইয়ের চারপাশে সুনির্দিষ্টভাবে বাঁকানো হয়। সর্বাধিক সমালোচনামূলক পরামিতি হ'ল ইউ-বেন্ড ব্যাসার্ধ (কেন্দ্ররেখা থেকে পরিমাপ করা হয়), প্রায়শই সর্বনিম্ন ব্যাসার্ধ হিসাবে নির্দিষ্ট করা হয় (যেমন., ১.৫ এক্স টিউব বাইরের ব্যাসার্ধ) ।
সমালোচনামূলক ইউ-বেন্ড প্যারামিটারঃ
পায়ে দৈর্ঘ্য (সোজা পাশের দৈর্ঘ্য): বাঁক থেকে টিউব শেষ পর্যন্ত স্পর্শকাতর লাইন থেকে দূরত্ব।
সেন্টার-টু-সেন্টার দূরত্বঃ দুই পায়ে কেন্দ্রের মধ্যে দূরত্ব।
বাঁক রেডিয়ামঃ বাঁক নিজেই রেডিয়াম।
টিউব-টু-টিউব ক্লিয়ারেন্সঃ বান্ডেলের মধ্যে, এটি নির্দেশ করে যে ইউ-বন্ডগুলি কতটা শক্তভাবে প্যাক করা যায়।
প্রাচীর পাতলা হওয়াঃ নমনের সময়, নমনের বাইরের প্রাচীর পাতলা হয়। এসবি 163 / শিল্পের মানগুলি নিয়ন্ত্রিত পাতলা হওয়ার অনুমতি দেয় (সাধারণত একটি নির্দিষ্ট ব্যাসার্ধের জন্য 17-20% পর্যন্ত) ।
ওভালিটিঃ নলটির ক্রস-সেকশনটি বাঁকায় একটি নিখুঁত বৃত্ত থেকে বিচ্যুত হওয়ার ডিগ্রি।
প্রয়োগ
শেল এবং টিউব তাপ এক্সচেঞ্জার এবং কনডেন্সারঃ বিশেষ করে ইউ-টিউব বান্ডেল ডিজাইনের সমালোচনামূলক ইউ-বন্ড বিভাগে।
শিল্প:
সামুদ্রিক ও অফশোরঃ সমুদ্রের জল শীতলকারী, কনডেন্সার, তেল শীতলকারী।
রাসায়নিক ও পেট্রোকেমিক্যাল প্রক্রিয়াকরণঃ ক্লোরিনযুক্ত দ্রাবক, অপরিশোধিত তেল নিষ্কাশন, অ্যালকিলেশন ইউনিট পরিচালনার জন্য।
বিদ্যুৎ উৎপাদনঃ ফিড ওয়াটার হিটার, কনডেন্সার টিউব যেখানে ব্র্যাকলি বা দূষিত শীতল জল ব্যবহার করা হয়।
এইচএফ অ্যালকিলেশন ইউনিটঃ হাইড্রোফ্লোরিক অ্যাসিডের প্রতি MONEL 400 এর ব্যতিক্রমী প্রতিরোধের কারণে একটি ফ্ল্যাগশিপ অ্যাপ্লিকেশন।
পিটি নন-পোরোস উপকরণগুলিতে পৃষ্ঠের ভাঙ্গন ত্রুটিগুলি সনাক্ত করে। একটি তরল অনুপ্রবেশকারী ক্যাপিলারীয় ক্রিয়াকলাপ দ্বারা ত্রুটির মধ্যে টানা হয়, তারপরে একটি বিকাশকারী দ্বারা দৃশ্যমান ইঙ্গিতগুলি গঠনের জন্য টানা হয়।
ইউ-বেন্ডের জন্য পিটি কেন?
টার্মিনাল টেস্টিং (পিটি) জটিল বাঁকা পৃষ্ঠগুলির জন্য আদর্শ যেখানে অন্যান্য এনডিটি পদ্ধতির সীমাবদ্ধতা রয়েছে।
